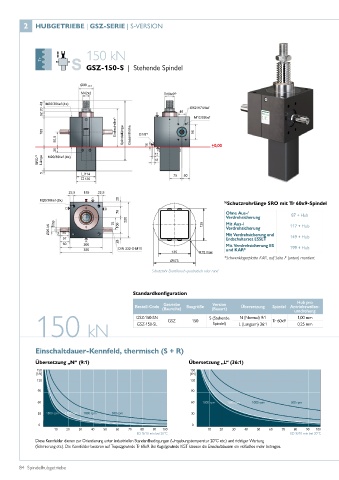

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

150 kN

GSZ-150-S | Stehende Spindel

Ø90 -0,1
M42x2 Tr60x9 2)
32 20 48 M20/30tief (4x) 46 Ø62 H74/tief

M12/25tief

185 G1/8“ ) 96
92,5 Einbauhöhe 1) Spindellänge Gesamthöhe
35 16 12 +0,00
SRO 5) Länge M20/30tief (4x) 18

5 □114 75 50
□120

22,5 155 22,5
100
M20/30tief (8x) 25
5) Schutzrohrlänge SRO mit Tr 60x9-Spindel
70 Ohne Aus-/ 87 + Hub
220 Verdrehsicherung
Mit Aus-/
75
Ø25 k6 8 h9 3 50 100 135 Verdrehsicherung 117 + Hub
Endschalterset ESSET
57 Mit Verdrehsicherung und 149 + Hub
60 200 25 Mit Verdrehsicherung ES
320 DIN 332-D M10 und KAR* 199 + Hub
135 R15 max
*Schwenklagerplatte KAR, auf Seite F (unten) montiert.
Ø175
Schutzrohr Durchbruch quadratisch oder rund

10
5
0 Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-150-SN GSZ 150 S (Stehende N (Normal) 9:1 Tr 60x9 1,00 mm
150 kN GSZ-150-SL Spindel) L (Langsam) 36:1 0,25 mm

Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (9:1) Übersetzung „L“ (36:1)
150 150
[kN] [kN]
120 120
90 90

60 60
30 30

0 0
10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100
ED %/10 min bei 20°C ED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung
(Schmierung etc.). Die Kennfelder basieren auf Trapezgewinde Tr 60x9. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.
