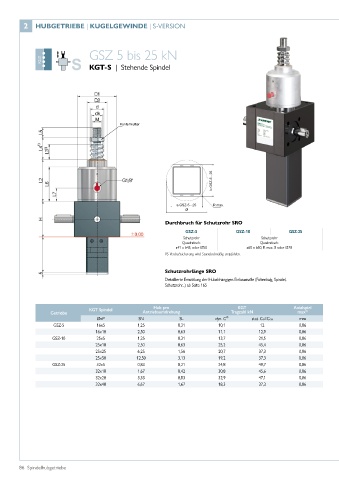

2 HUBGETRIEBE | KUGELGEWINDE | S-VERSION

GSZ 5 bis 25 kN
KGT KGT
KGT-S | Stehende Spindel

Kontermutter

b GSZ-5 - 25

a GSZ-5 - 25 R max.
Ø
100
Durchbruch für Schutzrohr SRO
GSZ-5 GSZ-10 GSZ-25
Schutzrohr Schutzrohr
10 Quadratisch: Quadratisch:
5
0
a41 x b45, oder Ø50 a60 x b60, R max. 8 oder Ø70
VS Verdrehsicherung wird Standardmäßig empfohlen.
Schutzrohrlänge SRO
Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
Schutzrohr...) ab Seite 165

KGT Spindel Hub pro KGT Axialspiel
3)
Getriebe Antriebsumdrehung Tragzahl kN max
ØxP SN SL dyn. C²⁾ stat. Co=Coa mm
GSZ-5 16x5 1,25 0,31 10,1 12 0,06
16x10 2,50 0,63 11,1 12,9 0,06
GSZ-10 25x5 1,25 0,31 13,7 21,5 0,06
25x10 2,50 0,63 25,2 45,4 0,06
25x25 6,25 1,56 20,7 37,3 0,06
25x50 12,50 3,13 19,2 37,3 0,06
GSZ-25 32x5 0,83 0,21 24,8 49,7 0,06
32x10 1,67 0,42 30,8 45,6 0,06
32x20 3,33 0,83 32,9 47,1 0,06
32x40 6,67 1,67 18,3 37,3 0,06
