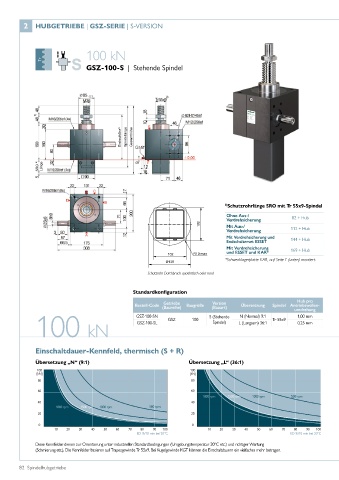

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

100 kN

GSZ-100-S | Stehende Spindel

Einbauhöhe 1) Spindellänge Gesamthöhe

SRO 5) Länge

5) Schutzrohrlänge SRO mit Tr 55x9-Spindel
100
Ohne Aus-/ 82 + Hub
Verdrehsicherung
102 Mit Aus-/
Verdrehsicherung 112 + Hub
Mit Verdrehsicherung und 144 + Hub
Endschalterset ESSET
Mit Verdrehsicherung 169 + Hub
102 R10 max und ESSET und KAR*
*Schwenklagerplatte KAR, auf Seite F (unten) montiert.
Ø130
Schutzrohr Durchbruch quadratisch oder rund

Standardkonfiguration
10
5 Getriebe Version Hub pro
0 Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-100-SN GSZ 100 S (Stehende N (Normal) 9:1 Tr 55x9 1,00 mm
Spindel)
100 kN GSZ-100-SL L (Langsam) 36:1 0,25 mm

Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (9:1) Übersetzung „L“ (36:1)
100 100
[kN] [kN]
80 80
60 60

40 40
20 20

0 0
10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100
ED %/10 min bei 20°C ED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung
(Schmierung etc.). Die Kennfelder basieren auf Trapezgewinde Tr 55x9. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.
