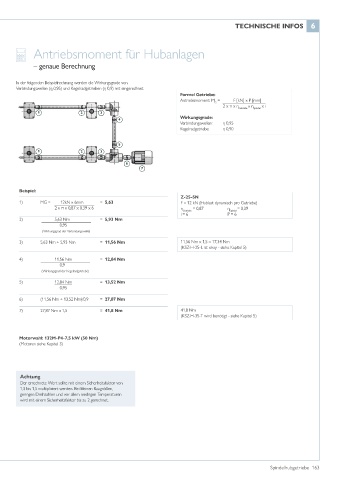

Page 163 - Spindelhubgetriebe

TECHNISCHE INFOS 6

Antriebsmoment für Hubanlagen

– genaue Berechnung

In der folgenden Beispielrechnung werden die Wirkungsgrade von
Verbindungswellen (η 0,95) und Kegelradgetrieben (η 0,9) mit eingerechnet.
Formel Getriebe:
Antriebsmoment: M = F [kN] x P [mm]
G
2 x π x η Getriebe x η Spindel x i
1 2 3
Wirkungsgrade:
4
Verbindungswellen: η 0,95
Kegelradgetriebe: η 0,90

5
1 2 3
6
7

Beispiel:
Z-25-SN
1) MG = 12kN x 6mm = 5,63 F = 12 kN (Hublast dynamisch pro Getriebe)
2 x π x 0,87 x 0,39 x 6 η Getriebe = 0,87 η Spindel = 0,39
i = 6 P = 6
2) 5,63 Nm = 5,93 Nm
0,95
(Wirkungsgrad der Verbindungswelle)
3) 5,63 Nm + 5,93 Nm = 11,56 Nm 11,56 Nm x 1,5 = 17,34 Nm
(KSZ-H-25-L ist okay - siehe Kapitel 5)
4) 11,56 Nm = 12,84 Nm
0,9
(Wirkungsgrad der Kegelradgetriebe)
5) 12,84 Nm = 13,52 Nm
0,95

6) (11,56 Nm + 13,52 Nm)/0,9 = 27,87 Nm

7) 27,87 Nm x 1,5 = 41,8 Nm 41,8 Nm
(KSZ-H-35-T wird benötigt - siehe Kapitel 5)

Motorwahl: 132M-P4-7,5 kW (50 Nm)
(Motoren siehe Kapitel 3)

Achtung
Der errechnete Wert sollte mit einem Sicherheitsfaktor von
1,3 bis 1,5 multipliziert werden. Bei kleinen Baugrößen,
geringen Drehzahlen und vor allem niedrigen Temperaturen
wird mit einem Sicherheitsfaktor bis zu 2 gerechnet.
