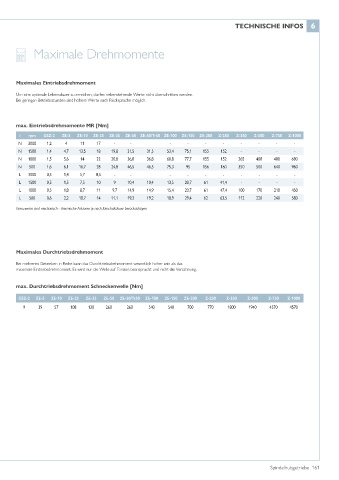

TECHNISCHE INFOS 6

Maximale Drehmomente

Maximales Eintriebsdrehmoment

Um eine optimale Lebensdauer zu erreichen, dürfen nebenstehende Werte nicht überschritten werden.
Bei geringen Betriebsstunden sind höhere Werte nach Rücksprache möglich.

max. Eintriebsdrehmomente MR [Nm]
i rpm GSZ-2 ZE-5 ZE-10 ZE-25 ZE-35 ZE-50 ZE-50/Tr50 ZE-100 ZE-150 ZE-200 Z-250 Z-350 Z-500 Z-750 Z-1000
N 3000 1,2 4 11 17 - - - - - - - - - -
N 1500 1,4 4,7 13,5 18 19,8 31,5 31,5 53,4 75,1 155 152 - - - -
N 1000 1,5 5,6 14 22 20,8 36,8 36,8 60,8 77,7 155 152 265 408 480 680
N 500 1,6 6,1 16,7 28 24,8 46,5 46,5 75,3 95 156 160 350 500 640 960
L 3000 0,5 1,4 5,7 8,5 - - - - - - - - - -
L 1500 0,5 1,5 7,5 10 9 10,4 10,4 13,5 20,7 61 41,4 - - - -
L 1000 0,5 1,8 8,7 11 9,7 14,9 14,9 15,4 23,7 61 47,4 100 170 210 450
L 500 0,6 2,2 10,7 14 11,1 19,2 19,2 18,9 29,4 62 63,5 112 220 240 580
Grenzwerte sind mechanisch - thermische Faktoren je nach Einschaltdauer berücksichtigen

Maximales Durchtriebsdrehmoment

Bei mehreren Getrieben in Reihe kann das Durchtriebsdrehmoment wesentlich höher sein als das
maximale Eintriebsdrehmoment. Es wird nur die Welle auf Torsion beansprucht und nicht die Verzahnung.

max. Durchtriebsdrehmoment Schneckenwelle [Nm]

Wirkungsgrade der Hubgetriebe η (ohne Spindel) GSZ-2 ZE-5 ZE-10 ZE-25 ZE-35 ZE-50 ZE-50/Tr50 ZE-100 ZE-150 ZE-200 Z-250 Z-350 Z-500 Z-750 Z-1000
Getriebe
9 39 57 108 130 260 260 540 540 700 770 1800 1940 4570 4570
