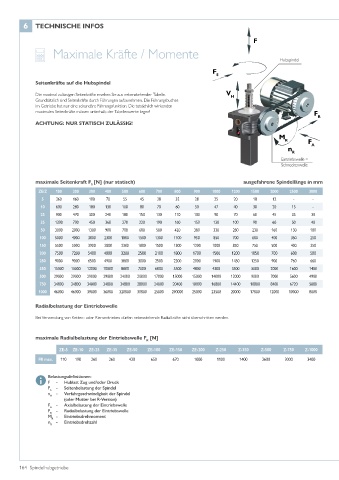

Page 164 - Spindelhubgetriebe

6 TECHNISCHE INFOS

F
Maximale Kräfte / Momente
Hubspindel

F
S
Seitenkräfte auf die Hubspindel

Die maximal zulässigen Seitenkräfte ersehen Sie aus nebenstehender Tabelle. V H
Grundsätzlich sind Seitenkräfte durch Führungen aufzunehmen. Die Führungsbuchse
im Getriebe hat nur eine sekundäre Führungsfunktion. Die tatsächlich wirkenden
maximalen Seitenkräfte müssen unterhalb der Tabellenwerte liegen! F
R
ACHTUNG: NUR STATISCH ZULÄSSIG!

M
R F
n A
R
Eintriebswelle =
Schneckenwelle

maximale Seitenkraft F [N] (nur statisch) ausgefahrene Spindellänge in mm
S
ZE/Z 100 200 300 400 500 600 700 800 900 1000 1200 1500 2000 2500 3000
5 360 160 100 70 55 45 38 32 28 25 20 18 12 - -
10 600 280 180 130 100 80 70 60 50 47 40 30 20 15 -
25 900 470 300 240 180 150 130 110 100 90 70 60 45 35 30
35 1300 700 450 360 270 220 190 160 150 130 100 90 60 50 40
50 3000 2000 1300 900 700 600 500 420 380 330 280 230 160 130 100
100 5000 4000 3000 2300 1800 1500 1300 1100 950 850 700 600 400 350 250
150 5500 5000 3900 2800 2300 1800 1500 1300 1200 1000 850 750 500 400 350
200 7500 7200 5400 4000 3200 2500 2100 1800 1700 1500 1200 1050 700 600 500
250 9000 9000 6500 4900 3800 3000 2500 2200 2000 1900 1450 1250 900 760 660
350 15000 13000 12000 10000 8800 7000 6000 5500 4800 4300 3500 3000 2000 1600 1400
500 29000 29000 29000 29000 24000 20000 17000 15000 15000 14000 12000 9000 7000 5600 4900
750 34800 34800 34800 34800 34800 28800 24000 20400 18000 16800 14400 10800 8400 6720 5880
1000 46000 46000 39000 36000 320000 30000 25000 290000 25000 23500 20000 17000 12000 10000 8000

Radialbelastung der Eintriebswelle

Bei Verwendung von Ketten- oder Riementrieben dürfen nebenstehende Radialkräfte nicht überschritten werden.

maximale Radialbelastung der Eintriebswelle F [N]
R
ZE-5 ZE-10 ZE-25 ZE-35 ZE-50 ZE-100 ZE-150 ZE-200 Z-250 Z-350 Z-500 Z-750 Z-1000
FR max. 110 190 260 260 420 650 670 1000 1100 1400 2600 3000 3400

Belastungsdefinitionen:
F - Hublast Zug und/oder Druck
F - Seitenbelastung der Spindel
S
v - Verfahrgeschwindigkeit der Spindel
H
(oder Mutter bei R-Version)
F - Axialbelastung der Eintriebswelle
A
F - Radialbelastung der Eintriebswelle
R
M - Eintriebsdrehmoment
R
n - Eintriebsdrehzahl
R

164 Spindelhubgetriebe
