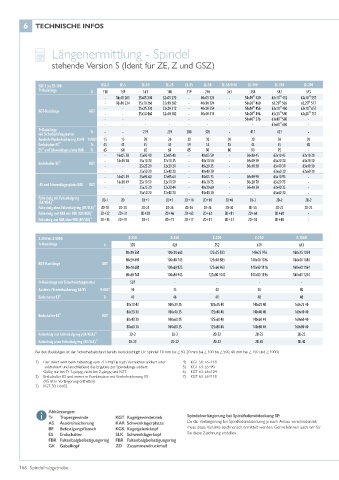

Page 166 - Spindelhubgetriebe

6 TECHNISCHE INFOS

Längenermittlung - Spindel

stehende Version S (Ident für ZE, Z und GSZ)

GSZ-2 bis ZE-200: GSZ-2 ZE-5 ZE-10 ZE-25 ZE-35 ZE-50 ZE-50/Tr50 ZE-100 ZE-150 ZE-200
Tr-Basislänge Tr 118 139 161 180 219 240 263 338 342 345
- 16x05 203 25x05 240 32x05 272 - 40x05 324 - 50x10³⁾ 420 63x10⁵⁾ 432 63x10⁵⁾ 537
- 16x10 224 25x10 260 32x10 282 - 40x10 324 - 50x20³⁾ 460 63,20⁶⁾ 506 63,20⁶⁾ 577
KGT-Basislänge KGT - - 25x25 330 32x20 312 - 40x20 354 - 50x10⁴⁾ 456 63x10⁷⁾ 460 63x10⁷⁾ 657
- - 25x50 460 32x40 382 - 40x40 414 - 50x20⁴⁾ 496 63x20⁷⁾ 500 63x20⁷⁾ 737
- - - - - - - 50x40⁴⁾ 576 63x40⁷⁾ 580 -
- - - - - - - - 63x60⁷⁾ 660 -
Tr-Basislänge Tr - - 219 239 280 305 - 411 423 -
mit Sicherheitsfangmutter
Ausdreh-/Verdrehsicherung AS/VS Tr/KGT 15 15 20 20 30 30 30 30 30 30
Endschalter ES²⁾ Tr 43 43 45 45 59 55 55 45 45 45
ES²⁾ und Schwenklagerplatte KAR Tr 65 64 65 69 85 80 80 90 95 -
- 16x05 38 25x05 40 32x05 40 - 40x05 50 - 50x10 45 63x10 45 63x10 30
- 16x10 28 25x10 30 32x10 35 - 40x10 50 - 50x20 30 63x20 30 63x20 30
Endschalter ES²⁾ KGT
- - 25x25 20 32x20 20 - 40x20 35 - 50x40 30 63x40 30 63x40 30
- - 25x50 20 32x40 20 - 40x40 30 - - 63x60 30 63x60 30
- 16x05 59 25x05 60 32x05 64 - 40x05 75 - 50x10 90 63x10 95 -
-ES und Schwenklagerplatte KAR KGT - 16x10 49 25x10 50 32x10 59 - 40x10 75 - 50x20 70 63x20 75 -
- - 25x25 20 32x20 44 - 40x20 60 - 50x40 30 63x40 35 -
- - 25x50 20 32x40 20 - 40x40 30 - - 63x60 30 -
Faltenbalg mit Faltenbalgring
(GK/KGK)¹⁾ ZD-1 ZD ZD+1 ZD+5 ZD+10 ZD+10 ZD+8 ZD-2 ZD-2 ZD-2
Faltenbalg ohne Faltenbalgring (BF/SLK)¹⁾ ZD-18 ZD-20 ZD-24 ZD-26 ZD-36 ZD-36 ZD-40 ZD-50 ZD-22 ZD-22
Faltenbalg und KAR mit FBR /GK/KGK)¹⁾ ZD+32 ZD+31 ZD+28 ZD+46 ZD+63 ZD+63 ZD+81 ZD+60 ZD+68 -
Faltenbalg und KAR ohne FBR (BF/SLK)¹⁾ ZD+15 ZD+11 ZD+3 ZD+15 ZD+17 ZD+17 ZD+33 ZD+12 ZD+48 -

Z-250 bis Z-1000: Z-250 Z-350 Z-500 Z-750 Z-1000
Tr-Basislänge Tr 370 424 552 619 643
80x10 561 100x20 663 125x25 823 140x25 976 160x25 1024
80x20 601 100x40 743 125x40 883 140x40 1036 160x40 1084
KGT-Basislänge KGT
80x40 681 100x60 823 125x60 963 140x60 1116 160x60 1164
80x60 761 100x80 943 125x80 1043 140x80 1196 160x60 1244
Tr-Basislänge mit Sicherheitsfangmutter 507 - - - -
Ausdreh-/Verdrehsicherung AS/VS Tr/KGT 30 35 40 40 40
Endschalter ES²⁾ Tr 43 46 40 48 48
80x10 43 100x20 35 125x25 40 140x25 40 160x25 40
80x20 30 100x40 35 125x40 40 140x40 40 160x40 40
Endschalter ES²⁾ KGT
80x40 30 100x60 35 125x60 40 140x60 40 160x60 40
80x60 30 100x80 35 125x80 40 140x80 40 160x80 40
Faltenbalg mit Faltenbalgring (GK/KGK)¹⁾ ZD-2 ZD-2 ZD-22 ZD-22 ZD-22
Faltenbalg ohne Faltenbalgring (BF/SLK)¹⁾ ZD-22 ZD-22 ZD-42 ZD-42 ZD-42

Bei den Basislängen ist der Sicherheitsabstand bereits berücksichtigt! (Tr-Spindel: 10 mm bis Z-50, 20 mm bei Z-100 bis Z-500, 40 mm bei Z-750 und Z-1000)
1) Der Wert wird beim Faltenbalg vom ZD-Maß je nach Vorzeichen addiert oder 4) KGT 50: L6=118
subtrahiert und anschließend das Ergebnis zur Spindellänge addiert. 5) KGT 63: L6=90
Gültig nur bei Tr 1-gängig, nicht bei 2-gängig und KGT. 6) KGT 63: L6=124
2) Endschalter ES sind immer in Kombination mit Verdrehsicherung VS 7) KGT 63: L6=118
(VS ist in Verlängerung enthalten).
3) KGT 50: L6=82

Abkürzungen:
Tr Trapezgewinde KGT Kugelgewindetrieb Spindelverlängerung bei Spiralfederabdeckung SF:
AS Ausdrehsicherung KAR Schwenklagerplatte Da die Verlängerung bei Spiralfederabdeckung je nach Anbau verschieden ist,
BF Befestigungsflansch KGK Kugelgelenkkopf muss diese Variante zeichnerisch ermittelt werden. Gerne können auch wir für
ES Endschalter SLK Schwenklagerkopf Sie diese Zeichnung erstellen.
FBR Faltenbalgbefestigungsring FBR Faltenbalgbefestigungsring
GK Gabelkopf ZD Zusammendruckmaß
