TECHNISCHE INFOS 6

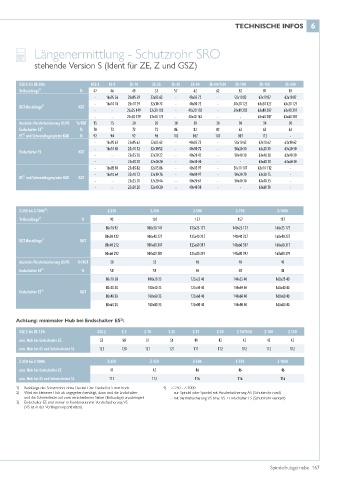

Längenermittlung - Schutzrohr SRO

stehende Version S (Ident für ZE, Z und GSZ)

GSZ-2 bis ZE-200: GSZ-2 ZE-5 ZE-10 ZE-25 ZE-35 ZE-50 ZE-50/Tr50 ZE-100 ZE-150 ZE-200
Tr-Basislänge¹⁾ Tr 47 46 49 53 57 62 62 82 87 87
- 16x05 56 25x05 59 32x05 63 - 40x05 72 - 50x10 82 63x10 87 63x10 87
- 16x10 76 25x10 79 32x10 73 - 40x10 72 - 50x20 122 63x20 127 63x20 127
KGT-Basislänge¹⁾ KGT
- - 25x25 149 32x20 103 - 40x20 102 - 50x40 202 63x40 207 63x40 207
- - 25x50 279 32x40 173 - 40x40 162 - - 63x60 287 63x60 287
Ausdreh-/Verdrehsicherung AS/VS Tr/KGT 15 15 20 20 30 30 30 30 30 30
Endschalter ES³⁾ Tr 70 73 72 72 86 82 82 62 62 62
ES³⁾ und Schwenklagerplatte KAR Tr 92 94 92 96 112 107 107 107 112 -
- 16x05 63 25x05 62 32x05 62 - 40x05 72 - 50x10 62 63x10 62 63x10 62
- 16x10 43 25x10 52 32x10 52 - 40x10 72 - 50x20 30 63x20 30 63x20 30
Endschalter ES KGT
- - 25x25 20 32x20 22 - 40x20 42 - 50x40 30 63x40 30 63x40 30
- - 25x50 20 32x40 20 - 40x40 30 - - 63x60 30 63x60 30
- 16x05 84 25x05 82 32x05 86 - 40x05 97 - 50x10 107 63x10 112 -
- 16x10 64 25x10 72 32x10 76 - 40x10 97 - 50x20 70 63x20 75 -
ES³⁾ und Schwenklagerplatte KAR KGT
- - 25x25 20 32x20 46 - 40x20 67 - 50x40 30 63x40 35 -
- - 25x50 20 32x40 20 - 40x40 30 - - 63x60 30 -

Z-250 bis Z-1000⁴⁾: Z-250 Z-350 Z-500 Z-750 Z-1000
Tr-Basislänge¹⁾ Tr 92 107 157 157 157
80x10 92 100x20 147 125x25 177 140x25 177 160x25 177
80x20 132 100x40 227 125x40 237 140x40 237 160x40 237
KGT-Basislänge¹⁾ KGT
80x40 212 100x60 307 125x60 317 140x60 317 160x60 317
80x60 292 100x80 387 125x80 397 140x80 397 160x80 397
Ausdreh-/Verdrehsicherung AS/VS Tr/KGT 30 35 40 40 40
Endschalter ES³⁾ Tr 58 59 40 48 48
80x10 58 100x20 35 125x25 40 140x25 40 160x25 40
80x20 30 100x40 35 125x40 40 140x40 40 160x40 40
Endschalter ES³⁾ KGT
80x40 30 100x60 35 125x60 40 140x60 40 160x60 40
80x60 30 100x80 35 125x80 40 140x80 40 160x80 40

Achtung: minimaler Hub bei Endschalter ES :
2)
GSZ-2 bis ZE-150: GSZ-2 Z-5 Z-10 Z-25 Z-35 Z-50 Z-50/Tr50 Z-100 Z-150
min. Hub bei Endschalter ES 53 50 51 51 41 42 42 42 42
min. Hub bei ES und Schmierleiste SL 123 120 121 121 111 112 112 112 112
Bei den Basislängen ist der Sicherheitsabstand bereits berücksichtigt! (Tr-Spindel: 10 mm bis Z-50, 20 mm bei Z-100 bis Z-500, 40 mm bei Z-750 und Z-1000)
Z-250 bis Z-1000: Z-250 Z-350 Z-500 Z-750 Z-1000
min. Hub bei Endschalter ES 47 42 46 46 46
min. Hub bei ES und Schmierleiste SL 117 112 116 116 116
1) Basislänge des Schutzrohrs ohne Deckel. Der Deckel ist 5 mm hoch. 4) Z-250 - Z-1000:
2) Wird ein kleinerer Hub als angegeben benötigt, dann sind die Endschalter - nur Spindel oder Spindel mit Ausdrehsicherung AS (Schutzrohr rund)
und die Schmierleiste auf zwei verschiedenen Seiten (Einbaulage) anzubringen! - mit Verdrehsicherung VS bzw. VS + Endschalter ES (Schutzrohr vierkant)
3) Endschalter ES sind immer in Kombinationmit Verdrehsicherung VS
(VS ist in der Verlängerung enthalten).

Spindelhubgetriebe 167
