6 TECHNISCHE INFOS

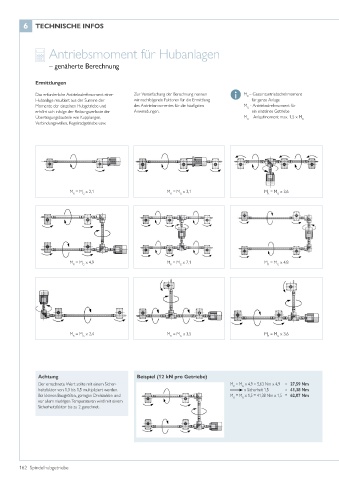

Antriebsmoment für Hubanlagen

– genäherte Berechnung

Ermittlungen
Das erforderliche Antriebsdrehmoment einer Zur Vereinfachung der Berechnung nennen M – Gesamtantriebsdrehmoment
R
Hubanlage resultiert aus der Summe der wir nachfolgende Faktoren für die Ermittlung für ganze Anlage
Momente der einzelnen Hubgetriebe und des Antriebsmomentes für die häufigsten M - Antriebsdrehmoment für
G
erhöht sich infolge der Reibungsverluste der Anwendungen. ein einzelnes Getriebe
Übertragungsbauteile wie Kupplungen, M – Anlaufmoment max. 1,5 x M R
A
Verbindungswellen, Kegelradgetriebe usw.

M = M x 2,1 M = M x 3,1 M = M x 3,6
R G R G R G

M = M x 4,9 M = M x 7,1 M = M x 4,8
R G R G R G

M = M x 2,4 M = M x 3,5 M = M x 3,6
R G R G R G

Achtung Beispiel (12 kN pro Getriebe)
Der errechnete Wert sollte mit einem Sicher- M = M x 4,9 = 5,63 Nm x 4,9 = 27,59 Nm
R
G
heitsfaktor von 1,3 bis 1,5 multipliziert werden. x Sicherheit 1,5 = 41,38 Nm
Bei kleinen Baugrößen, geringen Drehzahlen und M = M x 1,5 = 41,38 Nm x 1,5 = 62,07 Nm
R
A
vor allem niedrigen Temperaturen wird mit einem
Sicherheitsfaktor bis zu 2 gerechnet.
