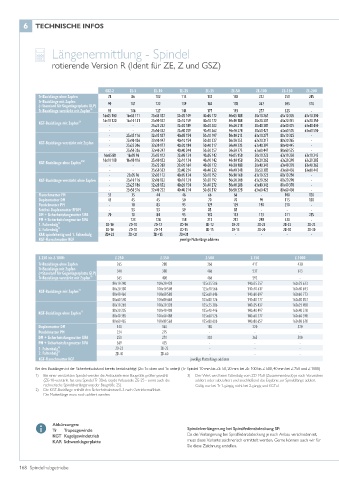

Page 168 - Spindelhubgetriebe

6 TECHNISCHE INFOS

Längenermittlung - Spindel

rotierende Version R (Ident für ZE, Z und GSZ)

GSZ-2 ZE-5 ZE-10 ZE-25 ZE-35 ZE-50 ZE-100 ZE-150 ZE-200
Tr-Basislänge ohne Zapfen 78 86 102 114 132 148 222 250 245
Tr-Basislänge mit Zapfen
(=Standard für Gegenlagerplatte GLP) 90 101 122 139 162 178 267 305 310
Tr-Basislänge verstärkt mit Zapfen¹⁾ 93 106 127 144 177 193 277 325 -
16x05 100 16x05 111 25x05 132 32x05 149 40x05 172 40x05 188 50x10 267 63x10 305 63x10 310
KGT-Basislänge mit Zapfen²⁾ 16x10 120 16x10 131 25x10 152 32x10 159 40x10 172 40x10 188 50x20 307 63x20 345 63x20 350
- - 25x25 222 32x20 189 40x20 202 40x20 218 50x40 387 63x40 425 63x40 430
- - 25x50 352 32x40 259 40x40 262 40x40 278 50x50 427 63x60 505 63x60 510
- 25x05 116 32x05 137 40x05 154 50x10 197 50x10 213 63x10 277 80x10 325 -
KGT-Basislänge verstärkt mit Zapfen - 25x10 136 32x10 147 40x10 154 50x20 237 50x20 253 63x20 317 80x20 365 -
- 25x25 206 32x20 177 40x20 184 50x40 317 50x40 333 63x40 397 80x40 445 -
- 25x50 336 32x40 247 40x40 244 50x50 357 50x50 373 63x60 447 80x60 525 -
16x05 88 16x05 96 25x05 112 32x05 124 40x05 142 40x05 158 50x10 222 63x10 250 63x10 245
16x10 108 16x10 116 25x10 132 32x10 134 40x10 142 40x10 158 50x20 262 63x20 290 63x20 285
KGT-Basislänge ohne Zapfen¹⁾²⁾ - - 25x25 202 32x20 164 40x20 172 40x20 188 50x40 342 63x40 370 63x40 365
- - 25x50 332 32x40 234 40x40 232 40x40 248 50x50 382 63x60 450 63x60 445
- 25x05 96 32x05 112 40x05 124 50x10 152 50x10 168 63x10 222 80x10 250 -
KGT-Basislänge verstärkt ohne Zapfen - 25x10 116 32x10 122 40x10 124 50x20 192 50x20 208 63x20 262 80x20 290 -
- 25x25 186 32x20 152 40x20 154 50x40 272 50x40 288 63x40 342 80x40 370 -
- 25x50 316 32x40 222 40x40 214 50x50 312 50x50 328 63x60 422 80x60 450 -
Flanschmutter FM 35 35 44 46 66 66 - 100 120
Duplexmutter DM 45 45 45 50 70 70 90 115 130
Pendelmutter PM - 78 83 95 129 129 190 210 -
Fettfrei-Duplexmutter FFDM - 53 53 59 85 85 - - -
DM + Sicherheitsfangmutter SIFA 70 70 84 95 133 133 173 211 235
PM + Sicherheitsfangmutter SIFA - 123 128 158 212 212 298 330 -
1. Faltenbalg³⁾ ZD-10 ZD-10 ZD-12 ZD-10 ZD-12 ZD-22 ZD-22 ZD-22 ZD-22
2. Faltenbalg³⁾ ZD-10 ZD-10 ZD-14 ZD-15 ZD-15 ZD-15 ZD-20 ZD-30 ZD-30
KAR spindelseitig und 1. Faltenbalg ZD+23 ZD+21 ZD+15 ZD+31 - - - - -
KGT-Flanschmutter KGF jeweilige Mutterlänge addieren

Z-250 bis Z-1000: Z-250 Z-350 Z-500 Z-750 Z-1000
Tr-Basislänge ohne Zapfen 265 288 366 417 438
Tr-Basislänge mit Zapfen 340 388 486 537 613
(=Standard für Gegenlagerplatte GLP)
Tr-Basislänge verstärkt mit Zapfen¹⁾ 365 408 486 592 -
80x10 340 100x20 428 125x25 506 140x25 557 160x25 633
80x20 380 100x40 508 125x40 566 140x40 617 160x40 693
KGT-Basislänge mit Zapfen²⁾
80x40 460 100x60 588 125x60 646 140x60 697 160x60 773
80x60 540 100x80 668 125x80 726 140x80 777 160x80 853
80x10 265 100x20 328 125x25 386 140x25 437 160x25 458
80x20 305 100x40 408 125x40 446 140x40 497 160x40 518
KGT-Basislänge ohne Zapfen¹⁾
80x40 385 100x60 488 125x60 526 140x60 577 160x60 598
80x60 465 100x80 568 125x80 606 140x80 657 160x80 678
Duplexmutter DM 140 160 180 220 320
Pendelmutter PM 224 275 - - -
DM + Sicherheitsfangmutter SIFA 250 270 303 365 500
PM + Sicherheitsfangmutter SIFA 369 455 - - -
1. Faltenbalg³⁾ ZD-22 ZD-22 - - -
2. Faltenbalg³⁾ ZD-40 ZD-60 - - -
KGT-Flanschmutter KGF jeweilige Mutterlänge addieren
Bei den Basislängen ist der Sicherheitsabstand bereits berücksichtigt (2x: 1x oben und 1x unten)! (Tr-Spindel: 10 mm bis ZE-50, 20 mm bei ZE-100 bis Z-500, 40 mm bei Z-750 und Z-1000)
1) Bei einer verstärkten Spindel werden die Anbauteile eine Baugröße größer gewählt 3) Der Wert wird beim Faltenbalg vom ZD-Maß (Zusammendruck) je nach Vorzeichen
(ZE-10-verstärkt hat eine Spindel Tr 30x6, ergibt Anbauteile ZE-25 - somit auch die addiert oder subtrahiert und anschließend das Ergebnis zur Spindellänge addiert.
rechnerische Spindelverlängerung der Baugröße 25). Gültig nur bei Tr 1-gängig, nicht bei 2-gängig und KGT.d
2) Die KGT-Basislänge enthält den Sicherheitsabstand L3 nach Getriebemaßblatt.
Die Mutterlänge muss noch addiert werden.

Abkürzungen:
Tr Trapezgewinde Spindelverlängerung bei Spiralfederabdeckung SF:
KGT Kugelgewindetrieb Da die Verlängerung bei Spiralfederabdeckung je nach Anbau verschieden ist,
KAR Schwenklagerplatte muss diese Variante zeichnerisch ermittelt werden. Gerne können auch wir für
Sie diese Zeichnung erstellen.
