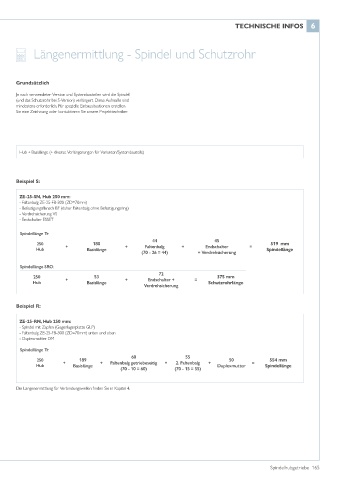

Page 165 - Spindelhubgetriebe

TECHNISCHE INFOS 6

Längenermittlung - Spindel und Schutzrohr

Grundsätzlich

Je nach verwendeter Version und Systembauteilen wird die Spindel
(und das Schutzrohr bei S-Version) verlängert. Diese Aufmaße sind
mindestens erforderlich. Für spezielle Einbausituationen erstellen
Sie eine Zeichnung oder kontaktieren Sie unsere Projekttechniker.

Hub + Basislänge (+ diverse Verlängerungen für Varianten/Systembauteile)

Beispiel S:

ZE-25-SN, Hub 250 mm:
- Faltenbalg ZE-25-FB-300 (ZD=70mm)
- Befestigungsflansch BF (daher Faltenbalg ohne Befestigungsring)
- Verdrehsicherung VS
- Endschalter ESSET

Spindellänge Tr:
44 45
250 180 + Faltenbalg + Endschalter = 519 mm
Hub + Basislänge Spindellänge
(70 - 26 = 44) + Verdrehsicherung

Spindellänge SRO:
72
250 53 375 mm
Hub + Basislänge + Endschalter + = Schutzrohrlänge
Verdrehsicherung

Beispiel R:

ZE-25-RN, Hub 250 mm:
- Spindel mit Zapfen (Gegenlagerplatte GLP)
- Faltenbalg ZE-25-FB-300 (ZD=70mm) unten und oben
- Duplexmutter DM
Spindellänge Tr:
60 55
250 + 189 + Faltenbalg getriebeseitig + 2. Faltenbalg + 50 = 554 mm
Hub Basislänge Duplexmutter Spindellänge
(70 - 10 = 60) (70 - 15 = 55)

Die Längenermittlung für Verbindungswellen finden Sie in Kapitel 4.
