LINEARACHSEN UND ACHSSYSTEME HX

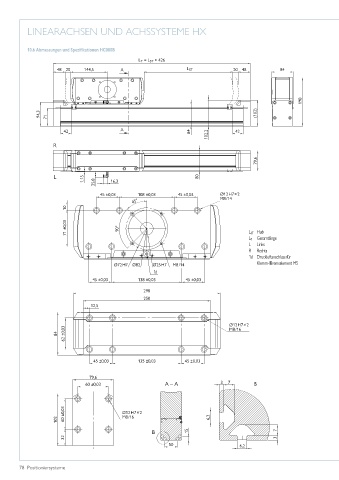

10.6 Abmessungen und Spezifikationen HC080B
L T = L ST + 426
48 20 144,5 A L ST 20 48 84
190
94,3 71 (102)
42 A 84 42
102,2
R
79,6
L 80
1,15 25,8 16,3
45 ±0,03 108 ±0,03 45 ±0,03 Ø12H7×2
45° M8/14
10
71 ±0,03 90° L ST Hub
L T Gesamtlänge
L Links
R Rechts
1d Druckluftanschluss für
Ø72H7 Ø82 Ø25H7 M8/14 Klemm-/Bremselement M5
1d
45 ±0,03 138 ±0,03 45 ±0,03
290
250
12,5
Ø12H7×2
84 62 ±0,03 M8/16
45 ±0,03 135 ±0,03 45 ±0,03
79,6
60 ±0,03 A – A 3 7 B
60 ±0,03 Ø12H7×2 6,2
M8/16
102
B 15 7
32 3
50 6,2
