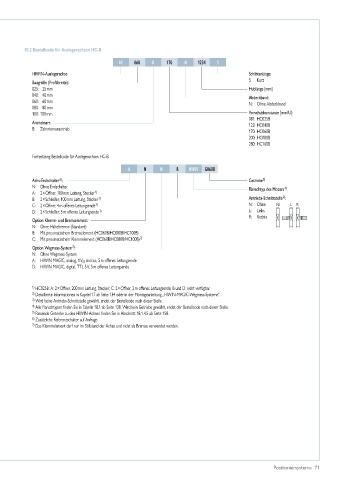

10.2 Bestellcode für Auslegerachsen HC-B

HC 060 B 170 N 1234 S

HIWIN-Auslegerachse Schlittenlänge:
Baugröße (Profilbreite): S: Kurz
025: 25 mm Hublänge [mm]
040: 40 mm Abdeckband:
060: 60 mm N: Ohne Abdeckband
080: 80 mm
100: 100 mm Vorschubkonstante [mm/U]:
081: HC025B
Antriebsart: 123: HC040B
B: Zahnriemenantrieb 170: HC060B
200: HC080B
280: HC100B

Fortsetzung Bestellcode für Auslegerachsen HC-B
A N N R HW01 G0608

Achs-Endschalter : Getriebe 5)
6)
N: Ohne Endschalter Flanschtyp des Motors 4)
A: 2 × Öffner, 100 mm Leitung, Stecker 1)
3)
B: 2 × Schließer, 100 mm Leitung, Stecker 1) Antriebs-Schnittstelle :
C: 2 × Öffner, 4 m offenes Leitungsende 1) N: Ohne N L R
D: 2 × Schließer, 5 m offenes Leitungsende 1) L: Links
R: Rechts
Option Klemm- und Bremselement:
N: Ohne Haltebremse (Standard)
B: Mit pneumatischem Bremselement (HC060B/HC080B/HC100B)
C: Mit pneumatischem Klemmelement (HC060B/HC080B/HC100B) 7)
2)
Option Wegmess-System :
N: Ohne Wegmess-System
A: HIWIN MAGIC, analog, 1 V SS sin/cos, 5 m offenes Leitungsende
D: HIWIN MAGIC, digital, TTL 5 V, 5 m offenes Leitungsende

1) HC025B: A: 2 × Öffner, 200 mm Leitung, Stecker; C: 2 × Öffner, 2 m offenes Leitungsende; B und D: nicht verfügbar.
2) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
3) Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
4) Alle Flanschtypen finden Sie in Tabelle 18.1 ab Seite 138. Wird kein Getriebe gewählt, endet der Bestellcode nach dieser Stelle.
5) Passende Getriebe zu den HIWIN-Achsen finden Sie in Abschnitt 18.1.4.5 ab Seite 158.
6) Zusätzliche Referenzschalter auf Anfrage.
7) Das Klemmelement darf nur im Stillstand der Achse und nicht als Bremse verwendet werden.
