LINEARACHSEN UND ACHSSYSTEME HX

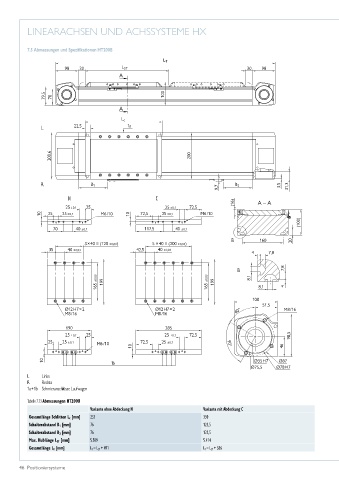

7.5 Abmessungen und Spezifikationen HT200B
L T
98 30 L ST 30 98
A
79,5 70 100
A
L c
L 22,5 1a
200,6 200
R B 1 B 2 3,5
9,7 31,3
N C A – A
25 ±0,1 25 25 ±0,1 72,5 (16)
10 25 25 ±0,1 M6/10 10 72,5 25 ±0,1 M6/10
(100)
70 40 ±0,1 117,5 40 ±0,1
B 160 20
3×40 = (120 ±0,03) 5 ×40 = (200 ±0,03)
35 40 ±0,03 42,5 40 ±0,03
4 7,8
B 7,8
165 ±0,03 199 165 ±0,03 199 8,1 8,1 4
100
51,5
Ø12H7×2 Ø12H7×2 60° M8/16
M8/16 M8/16
190 285
25 ±0,1 25 25 ±0,1 72,5 98,5
25 25 ±0,1 M6/10 72,5 25 ±0,1 90°
10 46
10 1b Ø35H7 Ø87
Ø75,5 Ø78H7
L Links
R Rechts
1a + 1b Schmieranschlüsse Laufwagen
Tabelle 7.13 Abmessungen HT200B
Variante ohne Abdeckung N Variante mit Abdeckung C
Gesamtlänge Schlitten L c [mm] 235 330
Schalterabstand B 1 [mm] 76 123,5
Schalterabstand B 2 [mm] 76 123,5
Max. Hublänge L ST [mm] 5.509 5.414
Gesamtlänge L T [mm] L T = L ST + 491 L T = L ST + 586
