LINEARACHSEN UND ACHSSYSTEME HX

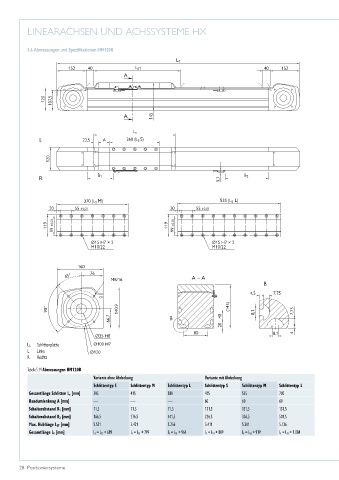

5.6 Abmessungen und Spezifikationen HM120B

L T
152 40 L ST 40 152
A

120 107,5

A 145

L c
L 22,5 A 260 (L S S)

120

R B 1 9,7 B 2

370 (L S M) 535 (L S L)
20 55 ±0,03 20 55 ±0,03

119 99 ±0,03 119 99 ±0,03

Ø15 H7 × 2 Ø15 H7 × 2
M10/22 M10/22

160
45° 76 A – A
M8/16
B
4,5 7,75

90° 140,9 (145) 8,1 7,75
66,7 B 40
20
80 8,1 4
Ø35 H8
L S Schlittenplatte Ø100 H7
L Links Ø120
R Rechts
Tabelle 5.19 Abmessungen HM120B
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Gesamtlänge Schlitten L c [mm] 305 415 580 425 535 700
Bandumlenkung A [mm] — — — 60 60 60
Schalterabstand B 1 [mm] 71,5 71,5 71,5 131,5 131,5 131,5
Schalterabstand B 2 [mm] 166,5 276,5 441,5 226,5 336,5 501,5
Max. Hublänge L ST [mm] 5.531 5.421 5.256 5.411 5.301 5.136
Gesamtlänge L T [mm] L T = L ST + 689 L T = L ST + 799 L T = L ST + 964 L T = L ST + 809 L T = L ST + 919 L T = L ST + 1.084
