LINEARACHSEN UND ACHSSYSTEME HX

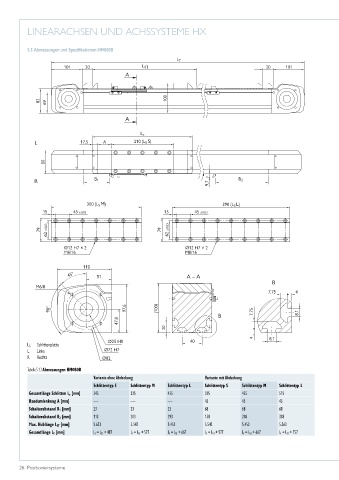

5.5 Abmessungen und Spezifikationen HM080B
L T
101 20 L ST 20 101
A
82 69 100
A
L c
L 17,5 A 210 (L S S)
80
R B 1 B 2
9,7
300 (L S M) 390 (L S L)
15 45 ±0,03 15 45 ±0,03
62 ±0,03 62 ±0,03
79 79
Ø12 H7 × 2 Ø12 H7 × 2
M8/16 M8/16
110
45° 51 A – A
B
M6/8
7,75 4
90° 97,6 (100) 7,75
B 8,1
47,8
20
Ø25 H8 40 4 8,1
L S Schlittenplatte
L Links Ø72 H7
R Rechts Ø82
Tabelle 5.13 Abmessungen HM080B
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Gesamtlänge Schlitten L c [mm] 245 335 425 335 425 515
Bandumlenkung A [mm] — — — 45 45 45
Schalterabstand B 1 [mm] 23 23 23 68 68 68
Schalterabstand B 2 [mm] 113 203 293 158 248 338
Max. Hublänge L ST [mm] 5.633 5.543 5.453 5.543 5.453 5.363
Gesamtlänge L T [mm] L T = L ST + 487 L T = L ST + 577 L T = L ST + 667 L T = L ST + 577 L T = L ST + 667 L T = L ST + 757
