LINEARACHSEN UND ACHSSYSTEME HX

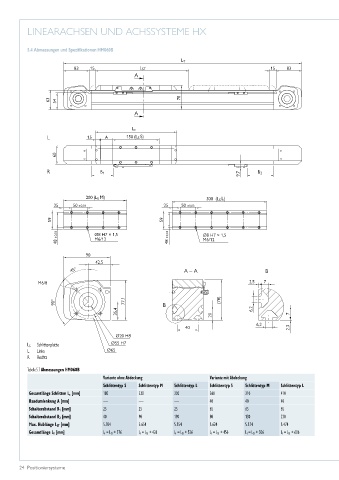

5.4 Abmessungen und Spezifikationen HM060B
L T
83 15 L ST 15 83
A
63 54 78
A
L c
L 15 A 150 (L S S)
60
R B 1 B 2
9,7
200 (L S M) 300 (L S L)
25 50 ±0,03 25 50 ±0,03
59 59
48 ±0,03 Ø8 H7 × 1,5 48 ±0,03 Ø8 H7 × 1,5
M6/12
M6/12
90
42,5
45° A – A B
M6/8 2,5 7
90° 77,1 B (78)
35,4 20 6,2 7
6,2
40 2,3
Ø20 H8
L S Schlittenplatte Ø55 H7
L Links Ø65
R Rechts
Tabelle 5.7 Abmessungen HM060B
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Gesamtlänge Schlitten L c [mm] 180 230 330 260 310 410
Bandumlenkung A [mm] — — — 40 40 40
Schalterabstand B 1 [mm] 25 25 25 65 65 65
Schalterabstand B 2 [mm] 40 90 190 80 130 230
Max. Hublänge L ST [mm] 5.704 5.654 5.554 5.624 5.574 5.474
Gesamtlänge L T [mm] L T = L ST + 376 L T = L ST + 426 L T = L ST + 526 L T = L ST + 456 L T = L ST + 506 L T = L ST + 606
