5.3 Abmessungen und Spezifikationen HM040B

L T
62 10 L ST 10 62
A

47,5 40 60

A

L c
L 12,5 A 125 (L S S)

40

R
B 1 B 2
11,2

80 (L S E) 160 (L S M) 230 (L S L)
5 70 ±0,03 27,5 35 ±0,03 27,5 35 ±0,03

39 39 39
30 ±0,03 Ø8 H7 × 1,5 30 ±0,03 Ø8 H7 × 1,5 30 ±0,03 Ø8 H7 × 1,5
M5 /10
M5 /10
M5 /10
65
32,5
45° A – A B

M4 /6 1,6 4,7

90° 58,2 B (60) 5 4,7
27,3 10

20 5 1,6
Ø14 H8
L s Schlittenplatte
L Links Ø42 H7
R Rechts Ø50

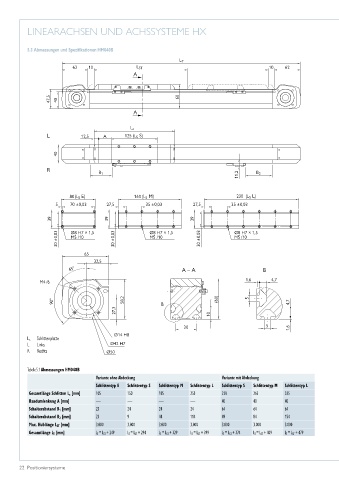

Tabelle 5.1 Abmessungen HM040B
Variante ohne Abdeckung Variante mit Abdeckung
Schlittentyp E Schlittentyp S Schlittentyp M Schlittentyp L Schlittentyp S Schlittentyp M Schlittentyp L
Gesamtlänge Schlitten L c [mm] 105 150 185 255 230 265 335
Bandumlenkung A [mm] — — — — 40 40 40
Schalterabstand B 1 [mm] 23 24 24 24 64 64 64
Schalterabstand B 2 [mm] 23 9 44 114 49 84 154
Max. Hublänge L ST [mm] 3.000 3.000 3.000 3.000 3.000 3.000 3.000
Gesamtlänge L T [mm] L T = L ST + 249 L T = L ST + 294 L T = L ST + 329 L T = L ST + 399 L T = L ST + 374 L T = L ST + 409 L T = L ST + 479
