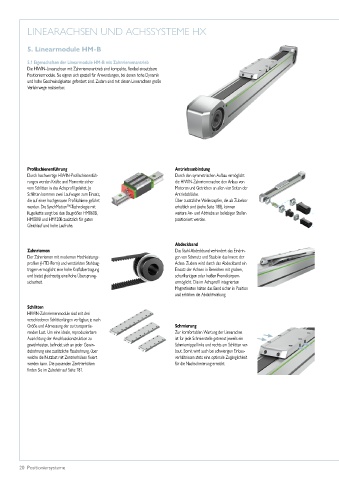

Page 20 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

5. Linearmodule HM-B

5.1 Eigenschaften der Linearmodule HM-B mit Zahnriemenantrieb
Die HIWIN-Linearachsen mit Zahnriemenantrieb sind kompakte, flexibel einsetzbare
Positioniermodule. Sie eignen sich speziell für Anwendungen, bei denen hohe Dynamik
und hohe Geschwindigkeiten gefordert sind. Zudem sind mit diesen Linearachsen große
Verfahrwege realisierbar.

Profilschienenführung Antriebsanbindung
Durch hochwertige HIWIN-Profilschienenfüh- Durch den symmetrischen Aufbau ermöglicht
rungen werden Kräfte und Momente sicher die HIWIN-Zahnriemenachse den Anbau von
vom Schlitten in das Achsprofil geleitet. Je Motoren und Getrieben an allen vier Seiten der
Schlitten kommen zwei Laufwagen zum Einsatz, Antriebsblöcke.
die auf einer hochgenauen Profilschiene geführt Über zusätzliche Wellenzapfen, die als Zubehör
werden. Die SynchMotion™-Technologie mit erhältlich sind (siehe Seite 188), können
Kugelkette sorgt bei den Baugrößen HM060B, weitere An- und Abtriebe an beliebigen Stellen
HM080B und HM120B zusätzlich für guten positioniert werden.
Gleichlauf und hohe Laufruhe.

Abdeckband
Zahnriemen Das Stahl-Abdeckband verhindert das Eindrin-
Der Zahnriemen mit modernen Hochleistungs- gen von Schmutz und Staub in das Innere der
profilen (HTD-Form) und verstärkten Stahlzug- Achse. Zudem wird durch das Abdeckband ein
trägern ermöglicht eine hohe Kraftübertragung Einsatz der Achsen in Bereichen mit groben,
und bietet gleichzeitig eine hohe Übersprung- scharfkantigen oder heißen Fremdkörpern
sicherheit. ermöglicht. Die im Achsprofil integrierten
Magnetleisten halten das Band sicher in Position
und erhöhen die Abdichtwirkung.

Schlitten
HIWIN-Zahnriemenmodule sind mit drei
verschiedenen Schlittenlängen verfügbar, je nach
Größe und Abmessung der zu transportie- Schmierung
renden Last. Um eine ideale, reproduzierbare Zur komfortablen Wartung der Linearachse
Ausrichtung der Anschlusskonstruktion zu ist für jede Schmierstelle getrennt jeweils ein
gewährleisten, befindet sich an jeder Gewin- Schmiernippel links und rechts am Schlitten ver-
debohrung eine zusätzliche Passbohrung, über baut. Somit wird auch bei schwierigen Einbau-
welche die Nutzlast mit Zentrierhülsen fixiert verhältnissen stets eine optimale Zugänglichkeit
werden kann. Die passenden Zentrierhülsen für die Nachschmierung erreicht.
finden Sie im Zubehör auf Seite 181.
