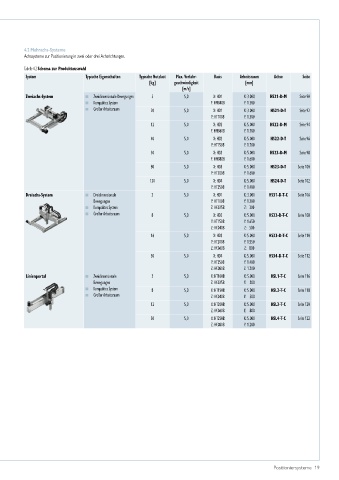

4.2 Mehrachs-Systeme
Achssysteme zur Positionierung in zwei oder drei Achsrichtungen.
Tabelle 4.2 Schema zur Produktauswahl
System Typische Eigenschaften Typische Nutzlast Max. Verfahr­ Basis Arbeitsraum Achse Seite
[kg] geschwindigkeit [mm]
[m/s]
Zweiachs-System Zweidimensionale Bewegungen 5 5,0 X: HD1 X: 3.000 HS21-D-M Seite 90
Kompaktes System Y: HM040B Y: 1.300
Großer Arbeitsraum 20 5,0 X: HD1 X: 3.000 HS21-D-T Seite 92
Y: HT100B Y: 1.300
12 5,0 X: HD2 X: 5.000 HS22-D-M Seite 94
Y: HM060B Y: 1.700
40 5,0 X: HD2 X: 5.000 HS22-D-T Seite 96
Y: HT150B Y: 1.700
30 5,0 X: HD3 X: 5.000 HS23-D-M Seite 98
Y: HM080B Y: 1.600
80 5,0 X: HD3 X: 5.000 HS23-D-T Seite 100
Y: HT200B Y: 1.600
130 5,0 X: HD4 X: 5.000 HS24-D-T Seite 102
Y: HT250B Y: 1.400
Dreiachs-System Dreidimensionale 2 5,0 X: HD1 X: 3.000 HS31-D-T-C Seite 106
Bewegungen Y: HT100B Y: 1.300
Kompaktes System Z: HC025B Z: 300
Großer Arbeitsraum 8 5,0 X: HD2 X: 5.000 HS32-D-T-C Seite 108
Y: HT150B Y: 1.650
Z: HC040B Z: 500
16 5,0 X: HD3 X: 5.000 HS33-D-T-C Seite 110
Y: HT200B Y: 1.550
Z: HC060B Z: 800
30 5,0 X: HD4 X: 5.000 HS34-D-T-C Seite 112
Y: HT250B Y: 1.400
Z: HC080B Z: 1.200
Linienportal Zweidimensionale 2 5,0 X: HT100B X: 5.000 HSL1-T-C Seite 116
Bewegungen Z: HC025B Y: 300
Kompaktes System 8 5,0 X: HT150B X: 5.000 HSL2-T-C Seite 118
Großer Arbeitsraum Z: HC040B Y: 500
12 5,0 X: HT200B X: 5.000 HSL3-T-C Seite 120
Z: HC060B Y: 800
30 5,0 X: HT250B X: 5.000 HSL4-T-C Seite 122
Z: HC080B Y: 1.200
