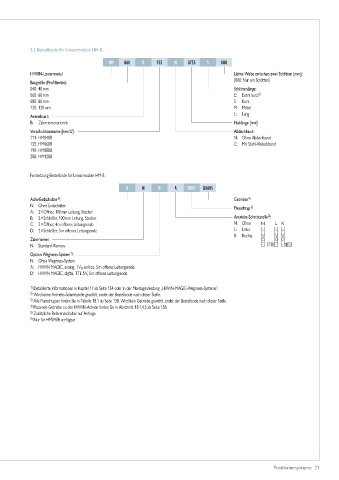

5.2 Bestellcode für Linearmodule HM-B

HM 060 B 155 N 0755 S 000

HIWIN-Linearmodul Lichte Weite zwischen zwei Schlitten [mm]:
Baugröße (Profilbreite): (000: Nur ein Schlitten)
040: 40 mm Schlittenlänge:
060: 60 mm E: Extra kurz 6)
080: 80 mm S: Kurz
120: 120 mm M: Mittel
Antriebsart: L: Lang
B: Zahnriemenantrieb Hublänge [mm]
Vorschubkonstante [mm/U]: Abdeckband:
111: HM040B N: Ohne Abdeckband
155: HM060B C: Mit Stahl-Abdeckband
190: HM080B
288: HM120B

Fortsetzung Bestellcode für Linearmodule HM-B
A N N R BR07 G0605

5)
Achs-Endschalter : Getriebe 4)
N: Ohne Endschalter Flanschtyp 3)
A: 2 × Öffner, 100 mm Leitung, Stecker
2)
B: 2 × Schließer, 100 mm Leitung, Stecker Antriebs-Schnittstelle :
C: 2 × Öffner, 4 m offenes Leitungsende N: Ohne N L R GH
D: 2 × Schließer, 5 m offenes Leitungsende L: Links
R: Rechts
Zahnriemen:
N: Standard-Riemen
1)
Option Wegmess-System :
N: Ohne Wegmess-System
A: HIWIN MAGIC, analog, 1 V SS sin/cos, 5 m offenes Leitungsende
D: HIWIN MAGIC, digital, TTL 5 V, 5 m offenes Leitungsende

1) Detaillierte Informationen in Kapitel 17 ab Seite 134 oder in der Montageanleitung „HIWIN-MAGIC-Wegmess-Systeme“.
2) Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
3) Alle Flanschtypen finden Sie in Tabelle 18.1 ab Seite 138. Wird kein Getriebe gewählt, endet der Bestellcode nach dieser Stelle.
4) Passende Getriebe zu den HIWIN-Achsen finden Sie in Abschnitt 18.1.4.5 ab Seite 158.
5) Zusätzliche Referenzschalter auf Anfrage.
6) Nur für HM040B verfügbar.
