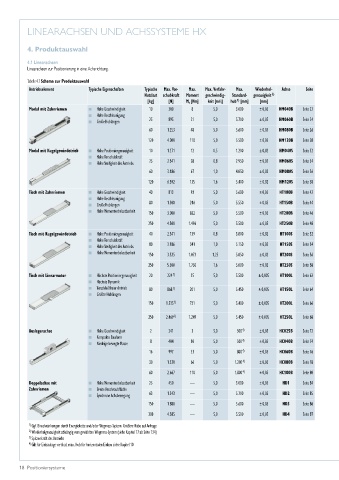

Page 18 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

4. Produktauswahl

4.1 Linearachsen
Linearachsen zur Positionierung in eine Achsrichtung.

Tabelle 4.1 Schema zur Produktauswahl
Antriebselement Typische Eigenschaften Typische Max. Vor­ Max. Max. Verfahr­ Max. Wiederhol­ Achse Seite
Nutzlast schubkraft Moment geschwindig­ Standard­ genauigkeit
2)
1)
[kg] [N] M x [Nm] keit [m/s] hub [mm] [mm]
Modul mit Zahnriemen Hohe Geschwindigkeit 10 300 8 5,0 3.000 ± 0,05 HM040B Seite 22
Hohe Beschleunigung 25 895 21 5,0 5.700 ± 0,05 HM060B Seite 24
Große Hublängen
60 1.253 48 5,0 5.600 ± 0,05 HM080B Seite 26
120 4.000 110 5,0 5.500 ± 0,05 HM120B Seite 28
Modul mit Kugel gewinde trieb Hohe Positionier genauigkeit 10 1.271 12 0,5 1.200 ± 0,02 HM040S Seite 32
Hohe Vorschubkraft
Hohe Steifigkeit des Antriebs 25 2.541 28 0,8 2.950 ± 0,02 HM060S Seite 34
60 3.186 67 1,0 4.050 ± 0,02 HM080S Seite 36
120 6.592 155 1,6 5.400 ± 0,02 HM120S Seite 38
Tisch mit Zahnriemen Hohe Geschwindigkeit 40 813 93 5,0 5.600 ± 0,05 HT100B Seite 42
Hohe Beschleunigung 80 1.300 246 5,0 5.550 ± 0,05 HT150B Seite 44
Große Hublängen
Hohe Momentenbelastbarkeit 150 3.000 852 5,0 5.500 ± 0,05 HT200B Seite 46
250 4.500 1.496 5,0 5.500 ± 0,05 HT250B Seite 48
Tisch mit Kugel gewindetrieb Hohe Positionier genauigkeit 40 2.541 139 0,8 3.000 ± 0,02 HT100S Seite 52
Hohe Vorschubkraft 80 3.186 341 1,0 5.150 ± 0,02 HT150S Seite 54
Hohe Steifigkeit des Antriebs
Hohe Momentenbelastbarkeit 150 3.535 1.073 1,25 5.050 ± 0,02 HT200S Seite 56
250 5.300 1.750 1,6 5.000 ± 0,02 HT250S Seite 58

Tisch mit Linearmotor Höchste Positionier genauigkeit 20 224 3) 35 5,0 5.500 ± 0,005 HT100L Seite 62
Höchste Dynamik
Verschleißfreier Antrieb 80 868 3) 201 5,0 5.450 ± 0,005 HT150L Seite 64
Größte Hublängen
150 1.535 3) 721 5,0 5.400 ± 0,005 HT200L Seite 66

250 2.469 3) 1.249 5,0 5.450 ± 0,005 HT250L Seite 68

Auslegerachse Hohe Geschwindigkeit 2 241 3 5,0 300 4) ± 0,05 HC025B Seite 72
Kompakte Bauform 4) HC040B
Niedrige bewegte Masse 8 404 10 5,0 500 ± 0,05 Seite 74
16 997 33 5,0 800 4) ± 0,05 HC060B Seite 76

30 1.330 66 5,0 1.200 4) ± 0,05 HC080B Seite 78
60 2.667 110 5,0 1.800 4) ± 0,05 HC100B Seite 80
Doppelachse mit Hohe Momenten belastbarkeit 25 450 — 5,0 3.000 ± 0,05 HD1 Seite 84
Zahnriemen Breite Anschraubfläche
Synchrone Achsbewegung 63 1.343 — 5,0 5.700 ± 0,05 HD2 Seite 85
150 1.880 — 5,0 5.600 ± 0,05 HD3 Seite 86
300 4.385 — 5,0 5.500 ± 0,05 HD4 Seite 87

1) Ggf. Einschränkungen durch Energiekette und/oder Wegmess-System. Größere Hübe auf Anfrage
2) Wiederholgenauigkeit abhängig vom gewählten Wegmess-System (siehe Kapitel 17 ab Seite 134)
3) Spitzenkraft des Antriebs
4) Gilt für Einbaulage vertikal; max. Hub für horizontalen Einbau siehe Kapitel 10
