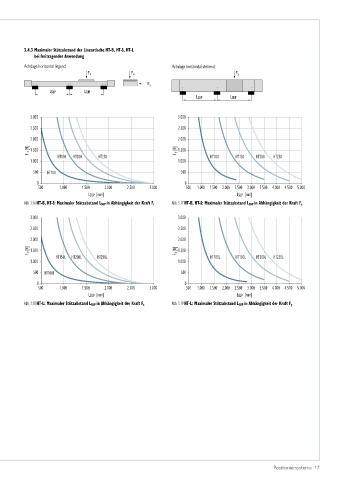

3.4.3 Maximaler Stützabstand der Lineartische HT-B, HT-S, HT-L
bei freitragender Anwendung
Achslage horizontal liegend: Achslage horizontal stehend:
F z F z F y

F y
LSUP LSUP
LSUP LSUP

3.000 3.000
2.500 2.500

2.000 2.000
F z [N] 1.500 F y [N] 1.500
1.000 HT150 HT200 HT250 1.000 HT100 HT150 HT200 HT250

500 HT100 500
0 0
500 1.000 1.500 2.000 2.500 3.000 500 1.000 1.500 2.000 2.500 3.000 3.500 4.000 4.500 5.000
LSUP [mm] LSUP [mm]
Abb. 3.16 HT-B, HT-S: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F z Abb. 3.17 HT-B, HT-S: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F y

3.000 3.000
2.500 2.500

2.000 2.000
F z [N] 1.500 F y [N] 1.500
1.000 HT150L HT200L HT250L 1.000 HT100L HT150L HT200L HT250L

500 HT100L 500
0 0
500 1.000 1.500 2.000 2.500 3.000 500 1.000 1.500 2.000 2.500 3.000 3.500 4.000 4.500 5.000
LSUP [mm] LSUP [mm]
Abb. 3.18 HT-L: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F z Abb. 3.19 HT-L: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F y
