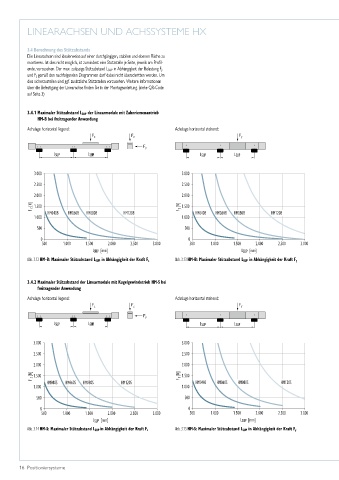

LINEARACHSEN UND ACHSSYSTEME HX

3.4 Berechnung des Stützabstands
Die Linearachsen sind idealerweise auf einer durchgängigen, stabilen und ebenen Fläche zu
montieren. Ist dies nicht möglich, ist zumindest eine Stützstelle je Seite, jeweils am Profil-
ende, vorzusehen. Der max. zulässige Stützabstand L SUP in Abhängigkeit der Belastung F y
und F z gemäß den nachfolgenden Diagrammen darf dabei nicht überschritten werden. Um
dies sicherzustellen sind ggf. zusätzliche Stützstellen vorzusehen. Weitere Informationen
über die Befestigung der Linearachse finden Sie in der Montageanleitung. (siehe QR-Code
auf Seite 3)

3.4.1 Maximaler Stützabstand L SUP der Linearmodule mit Zahnriemenantrieb
HM-B bei freitragender Anwendung

Achslage horizontal liegend: Achslage horizontal stehend:
F z F z F y

F y
LSUP LSUP LSUP LSUP

3.000 3.000

2.500 2.500
2.000 2.000
F z [N] 1.500 F y [N] 1.500

1.000 HM040B HM060B HM080B HM120B 1.000 HM040B HM060B HM080B HM120B
500 500

0 0
500 1.000 1.500 2.000 2.500 3.000 500 1.000 1.500 2.000 2.500 3.000
LSUP [mm] LSUP [mm]

Abb. 3.12 HM-B: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F z Abb. 3.13 HM-B: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F y

3.4.2 Maximaler Stützabstand der Linearmodule mit Kugelgewindetrieb HM-S bei
freitragender Anwendung

Achslage horizontal liegend: Achslage horizontal stehend:
F z F z F y

F y
LSUP LSUP LSUP LSUP

3.000 3.000

2.500 2.500
2.000 2.000

F z [N] 1.500 F y [N] 1.500 HM040S HM060S HM080S HM120S
1.000 HM040S HM060S HM080S HM120S 1.000
500 500

0 0
500 1.000 1.500 2.000 2.500 3.000 500 1.000 1.500 2.000 2.500 3.000
LSUP [mm] LSUP [mm]

Abb. 3.14 HM-S: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F z Abb. 3.15 HM-S: Maximaler Stützabstand L SUP in Abhängigkeit der Kraft F y
