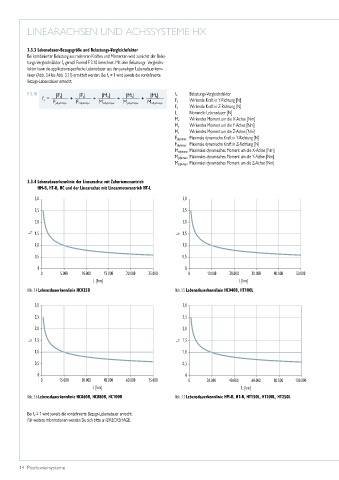

LINEARACHSEN UND ACHSSYSTEME HX

3.3.3 Lebensdauer-Bezugsgröße und Belastungs-Vergleichsfaktor
Bei kombinierter Belastung aus mehreren Kräften und Momenten wird zunächst der Belas-
tungs-Vergleichsfaktor f v gemäß Formel F 3.10 berechnet. Mit dem Belastungs- Vergleichs-
faktor kann die applikationsspezifische Lebensdauer aus den jeweiligen Lebensdauerkenn-
linien (Abb. 3.4 bis Abb. 3.11) ermittelt werden. Bei f v = 1 wird jeweils die vordefinierte
Bezugs-Lebensdauer erreicht.

F 3.10 |F y| |F z| |M x| |M y| |M z| f v Belastungs-Vergleichsfaktor
f v = + + + + F y Wirkende Kraft in Y-Richtung [N]
F ydynmax F zdynmax M xdynmax M ydynmax M zdynmax
F z Wirkende Kraft in Z-Richtung [N]
L Nominelle Lebensdauer [N]
M x Wirkendes Moment um die X-Achse [Nm]
M y Wirkendes Moment um die Y-Achse [Nm]
M z Wirkendes Moment um die Z-Achse [Nm]
F ydynmax Maximale dynamische Kraft in Y-Richtung [N]
F zdynmax Maximale dynamische Kraft in Z-Richtung [N]
M xdynmax Maximales dynamisches Moment um die X-Achse [Nm]
M ydynmax Maximales dynamisches Moment um die Y-Achse [Nm]
M zdynmax Maximales dynamisches Moment um die Z-Achse [Nm]

3.3.4 Lebensdauerkennlinie der Linearachse mit Zahnriemenantrieb
HM-B, HT-B, HC und der Linearachse mit Linearmotorantrieb HT-L

3,0 3,0
2,5 2,5

2,0 2,0

f v 1,5 fv 1,5
1,0 1,0

0,5 0,5
0 0
0 5.000 10.000 15.000 20.000 25.000 0 10.000 20.000 30.000 40.000 50.000
L [km] L [km]
Abb. 3.4 Lebensdauerkennlinie HC025B Abb. 3.5 Lebensdauerkennlinie HC040B, HT100L

3,0 3,0

2,5 2,5
2,0 2,0

1,5 1,5
fv f v
1,0 1,0

0,5 0,5
0 0
0 15.000 30.000 45.000 60.000 75.000 0 20.000 40.000 60.000 80.000 100.000
L [km] L[km]
Abb. 3.6 Lebensdauerkennlinie HC060B, HC080B, HC100B Abb. 3.7 Lebensdauerkennlinie HM-B, HT-B, HT150L, HT200L, HT250L

Bei f v = 1 wird jeweils die vordefinierte Bezugs-Lebensdauer erreicht.
Für weitere Informationen wenden Sie sich bitte an DRECKSHAGE.
