P. 13

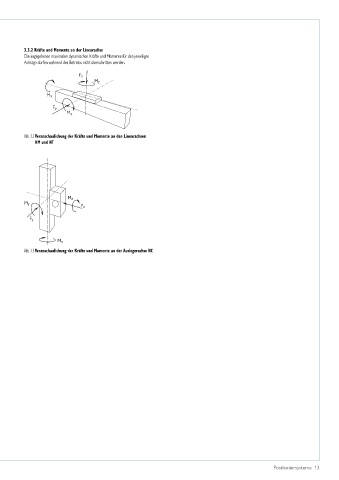

3.3.2 Kräfte und Momente an der Linearachse
Die angegebenen maximalen dynamischen Kräfte und Momente für den jeweiligen
Achstyp dürfen während des Betriebs nicht überschritten werden.
F z
M z
M x
F y
M y
Abb. 3.2 Veranschaulichung der Kräfte und Momente an den Linearachsen
HM und HT
M z
M y
F z
F y
M x
Abb. 3.3 Veranschaulichung der Kräfte und Momente an der Auslegerachse HC
