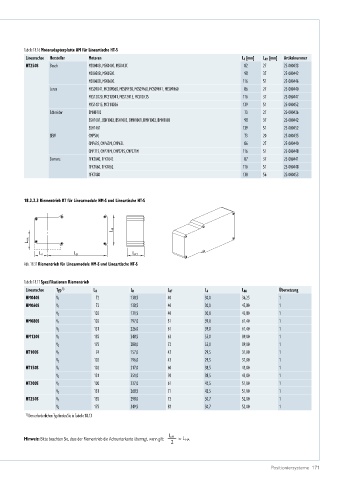

Tabelle 18.16 Motoradapterplatte AM für Lineartische HT-S
Linearachse Hersteller Motoren L F [mm] L AM [mm] Artikelnummer
HT250S Bosch MSK040B, MSK040C, MSK043C 82 27 25-000433
MSK050B, MSK050C 98 37 25-000442
MSK060B, MSK060C 116 51 25-000446
Lenze MCS09D41, MCS09D60, MCS09F38, MCS09F60, MCS09H41, MCS09H60 86 27 25-000440
MCS12D20, MCS12D41, MCS12H15, MCS12H35 116 37 25-000447
MCS14D15, MCS14D36 139 51 25-000452
Schneider BMH0703 73 27 25-000436
BSH1001, BSH1002, BSH1003, BMH1001, BMH1002, BMH1003 98 37 25-000442
BSH1401 139 51 25-000452
SEW CMP50L 73 20 25-000435
CMP63S, CMP63M, CMP63L 86 27 25-000440
CMP71S, CMP71M, CMPZ71S, CMPZ71M 116 51 25-000448
Siemens 1FK7040, 1FK7042 87 37 25-000441
1FK7060, 1FK7062 116 51 25-000448
1FK7080 138 56 25-000453

18.2.2.3 Riementrieb RT für Linearmodule HM-S und Lineartische HT-S

L H
L HA

L A L B L RT
Abb. 18.31 Riementrieb für Linearmodule HM-S und Lineartische HT-S

Tabelle 18.17 Spezifikationen Riementrieb
Linearachse Typ 1) L H L B L RT L A L HA Übersetzung
HM040S V 1 72 138,5 40 30,0 36,25 1
HM060S V 1 72 138,5 40 30,0 45,80 1
V 2 102 171,5 40 30,0 45,80 1
HM080S V 1 102 197,0 51 39,0 61,40 1
V 2 131 226,0 61 39,0 61,40 1
HM120S V 1 135 248,5 63 55,0 89,00 1
V 2 175 288,0 73 55,0 89,00 1
HT100S V 1 74 157,0 43 29,5 31,00 1

V 2 102 196,0 43 29,5 31,00 1
HT150S V 1 102 217,0 60 38,5 43,00 1
V 2 131 251,0 70 38,5 43,00 1
HT200S V 1 100 237,0 61 42,5 51,00 1

V 2 131 268,5 71 42,5 51,00 1
HT250S V 1 135 298,0 73 50,7 52,00 1
V 2 175 349,5 83 50,7 52,00 1
1) Den erforderlichen Typ finden Sie in Tabelle 18.13

Hinweis: Bitte beachten Sie, dass der Riementrieb die Achsunterkante überragt, wenn gilt:
