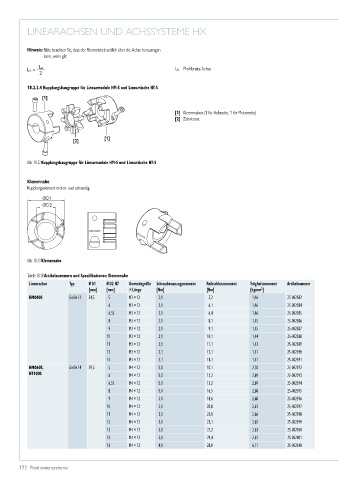

LINEARACHSEN UND ACHSSYSTEME HX

Hinweis: Bitte beachten Sie, dass der Riementrieb seitlich über die Achse heraus ragen
kann, wenn gilt:
L B Profilbreite Achse

18.2.2.4 Kupplungsbaugruppe für Linearmodule HM-S und Lineartische HT-S

[1]

[1] Klemmnaben (1 für Achsseite, 1 für Motorseite)
[2] Zahnkranz

[2] [1]

Abb. 18.32 Kupplungsbaugruppe für Linearmodule HM-S und Lineartische HT-S

Klemmnabe
Kupplungselement motor- und achsseitig.

ØD1
ØD2

Abb. 18.33 Klemmnabe

Tabelle 18.18 Artikelnummern und Spezifikationen Klemmnabe
Linearachse Typ Ø D1 Ø D2 H7 Gewindegröße Schraubenanzugsmoment Reibschlussmoment Trägheitsmoment Artikelnummer
2
[mm] [mm] × Länge [Nm] [Nm] [kgmm ]
HM040S Größe 12 24,5 5 M3 × 12 2,1 5,2 1,46 25-002382
6 M3 × 12 2,1 6,1 1,46 25-002384
6,35 M3 × 12 2,1 6,4 1,46 25-002385
8 M3 × 12 2,1 8,1 1,45 25-002386
9 M3 × 12 2,1 9,1 1,45 25-002387
10 M3 × 12 2,1 10,1 1,44 25-002388
11 M3 × 12 2,1 11,1 1,43 25-002389
12 M3 × 12 2,1 12,1 1,41 25-002390
14 M3 × 12 2,1 14,1 1,41 25-002391
HM060S, Größe 14 29,5 5 M4 × 12 5,0 10,1 2,70 25-002392
HT100S 6 M4 × 12 5,0 12,2 2,69 25-002393
6,35 M4 × 12 5,0 13,2 2,69 25-002394
8 M4 × 12 5,0 16,5 2,68 25-002395
9 M4 × 12 5,0 18,6 2,68 25-002396
10 M4 × 12 5,0 20,8 2,67 25-002397
11 M4 × 12 5,0 23,0 2,66 25-002398
12 M4 × 12 5,0 25,1 2,65 25-002399
13 M4 × 12 5,0 27,2 2,63 25-002400
14 M4 × 12 5,0 29,4 2,61 25-002401
16 M4 × 12 4,0 28,0 6,11 25-002610
