LINEARACHSEN UND ACHSSYSTEME HX

18.4 Anschluss-Schnittstelle und Energieführung für Linearmotorachsen HT-L
Die Linearmotorachsen HT-L verfügen über eine Schnittstelle für Motor- und Encoderleitungen.
Diese befinden sich seitlich am Schlitten und lassen sich schnell und einfach, ohne Werkzeug
anschließen. Je nach Einbausituation und gewünschter Leitungsführung stehen optional zwei
verschiedene Ausrichtungen des Steckers zur Verfügung, siehe Abb. 18.38, Abb. 18.39, Abb.
18.40 und Abb. 18.41.
Zum sicheren Mitführen der Versorgungsleitungen werden Linearmotorachsen HT100L und
HT150L bis zu einem maximalen Hub von 4.000 mm und Linearmotorachsen HT200L und
HT250L bis zu einem maximalen Hub von 5.000 mm optional mit großzügig dimensionierten
Energieketten geliefert. Dabei sind die Energieketten besonders kompakt und platzsparend
an der Achse angebracht. Die Ausrichtung der Energiekette richtet sich nach der gewählten
Steckerorientierung.
Die Lineartische HT-L mit Energiekette sind optimiert für den horizontalen Einbau. Achsen mit
Energiekette für den vertikalen Einsatz auf Anfrage.

Abmessungen der Energiekette und der elektrischen Schnittstelle sind in Abb. 18.38, Abb. 18.39,
Abb. 18.40, Abb. 18.41 und Tabelle 18.22 aufgeführt.

201
LE 60

Lxe1
Lxm1

LB

75
100

LS1 78

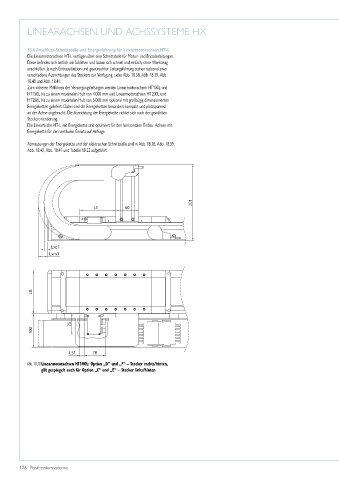

Abb. 18.38 Linearmotorachsen HT100L: Option „D“ und „F“ – Stecker rechts/hinten,
gilt gespiegelt auch für Option „C“ und „E“ – Stecker links/hinten
