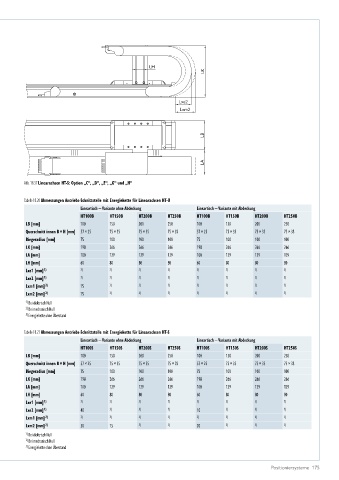

Page 175 - Positioniersysteme

LH
LK

Lxe2
Lxm2

LB

LA

Abb. 18.37 Linearachsen HT-S: Option „C“, „D“, „E“, „G“ und „H“

Tabelle 18.20 Abmessungen Antriebs-Schnittstelle mit Energiekette für Linearachsen HT-B
Lineartisch – Variante ohne Abdeckung Lineartisch – Variante mit Abdeckung
HT100B HT150B HT200B HT250B HT100B HT150B HT200B HT250B
LB [mm] 100 150 200 250 100 150 200 250
Querschnitt innen B × H [mm] 57 × 25 75 × 35 75 × 35 75 × 35 57 × 25 75 × 35 75 × 35 75 × 35
Biegeradius [mm] 75 100 100 100 75 100 100 100
LK [mm] 198 266 266 266 198 266 266 266
LA [mm] 100 129 129 129 100 129 129 129
LH [mm] 60 80 80 80 60 80 80 80
Lxe1 [mm] 1) 3) 3) 3) 3) 3) 3) 3) 3)
Lxe2 [mm] 1) 3) 3) 3) 3) 3) 3) 3) 3)
Lxm1 [mm] 2) 15 3) 3) 3) 3) 3) 3) 3)
Lxm2 [mm] 2) 15 3) 3) 3) 3) 3) 3) 3)
1) Bei elektrisch Null
2) Bei mechanisch Null
3) Energiekette ohne Überstand

Tabelle 18.21 Abmessungen Antriebs-Schnittstelle mit Energiekette für Linearachsen HT-S
Lineartisch – Variante ohne Abdeckung Lineartisch – Variante mit Abdeckung
HT100S HT150S HT200S HT250S HT100S HT150S HT200S HT250S
LB [mm] 100 150 200 250 100 150 200 250
Querschnitt innen B × H [mm] 57 × 25 75 × 35 75 × 35 75 × 35 57 × 25 75 × 35 75 × 35 75 × 35
Biegeradius [mm] 75 100 100 100 75 100 100 100
LK [mm] 198 266 266 266 198 266 266 266
LA [mm] 100 129 129 129 100 129 129 129
LH [mm] 60 80 80 80 60 80 80 80
Lxe1 [mm] 1) 3) 3) 3) 3) 3) 3) 3) 3)
Lxe2 [mm] 1) 40 3) 3) 3) 10 3) 3) 3)
Lxm1 [mm] 2) 3) 3) 3) 3) 3) 3) 3) 3)
Lxm2 [mm] 2) 50 15 3) 3) 20 3) 3) 3)
1) Bei elektrisch Null
2) Bei mechanisch Null
3) Energiekette ohne Überstand

Positioniersysteme 175
