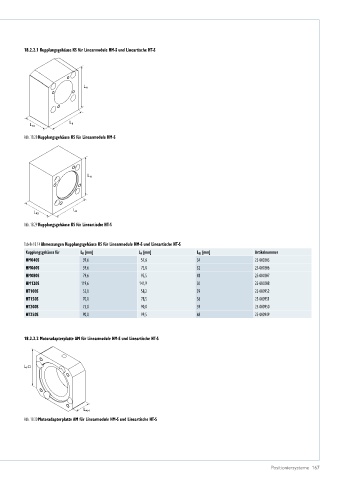

P. 167
18.2.2.1 Kupplungsgehäuse KS für Linearmodule HM-S und Lineartische HT-S
L H
L B
L KS
Abb. 18.28 Kupplungsgehäuse KS für Linearmodule HM-S
L H
L B
L KS
Abb. 18.29 Kupplungsgehäuse KS für Lineartische HT-S
Tabelle 18.14 Abmessungen Kupplungsgehäuse KS für Linearmodule HM-S und Lineartische HT-S
Kupplungsgehäuse für L B [mm] L H [mm] L KS [mm] Artikelnummer
HM040S 39,6 57,6 34 25-000305
HM060S 59,6 75,0 32 25-000306
HM080S 79,6 95,5 41 25-000307
HM120S 119,6 141,9 50 25-000308
HT100S 55,0 58,2 39 25-000952
HT150S 70,0 78,5 56 25-000951
HT200S 75,0 90,0 59 25-000950
HT250S 90,0 99,5 68 25-000949
18.2.2.2 Motoradapterplatte AM für Linearmodule HM-S und Lineartische HT-S
L F
L AM
Abb. 18.30 Motoradapterplatte AM für Linearmodule HM-S und Lineartische HT-S
