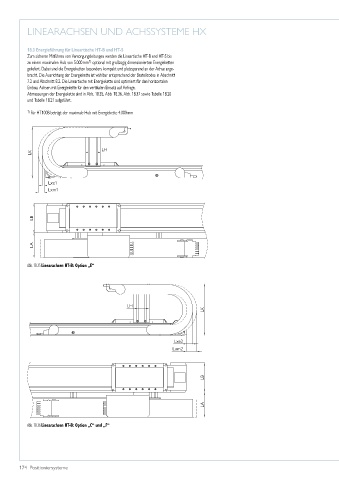

LINEARACHSEN UND ACHSSYSTEME HX
18.3 Energieführung für Lineartische HT-B und HT-S
Zum sicheren Mitführen von Versorgungsleitungen werden die Lineartische HT-B und HT-S bis
zu einem maximalen Hub von 5.000 mm optional mit großzügig dimensionierten Energieketten
1)
geliefert. Dabei sind die Energieketten besonders kompakt und platzsparend an der Achse ange-
bracht. Die Ausrichtung der Energiekette ist wählbar entsprechend der Bestellcodes in Abschnitt
7.2 und Abschnitt 8.2. Die Lineartische mit Energiekette sind optimiert für den horizontalen
Einbau. Achsen mit Energiekette für den vertikalen Einsatz auf Anfrage.
Abmessungen der Energiekette sind in Abb. 18.35, Abb. 18.36, Abb. 18.37 sowie Tabelle 18.20
und Tabelle 18.21 aufgeführt.
1) Für HT100B beträgt der maximale Hub mit Energiekette 4.000 mm
LH
LK
Lxe1
Lxm1
LB
LA
Abb. 18.35 Linearachsen HT-B: Option „E“
LH
LK
Lxe2
Lxm2
LB
LA
Abb. 18.36 Linearachsen HT-B: Option „C“ und „F“
