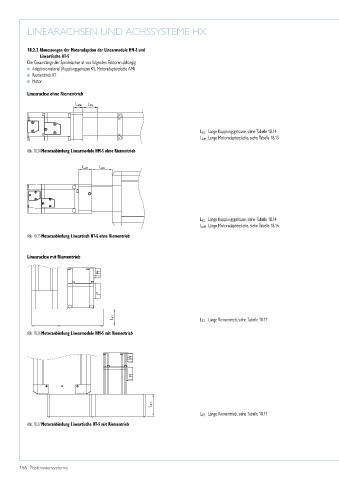

LINEARACHSEN UND ACHSSYSTEME HX
18.2.2 Abmessungen der Motoradaption der Linearmodule HM-S und
Lineartische HT-S
Die Gesamtlänge der Spindelachse ist von folgenden Faktoren abhängig:
Adaptionsmaterial (Kupplungsgehäuse KS, Motoradapterplatte AM)
Riementrieb RT
Motor
Linearachse ohne Riementrieb
L AM L KS
L KS Länge Kupplungsgehäuse, siehe Tabelle 18.14
L AM Länge Motoradapterplatte, siehe Tabelle 18.15
Abb. 18.24 Motoranbindung Linearmodule HM-S ohne Riementrieb
L AM L KS
L KS Länge Kupplungsgehäuse, siehe Tabelle 18.14
L AM Länge Motoradapterplatte, siehe Tabelle 18.16
Abb. 18.25 Motoranbindung Lineartisch HT-S ohne Riementrieb
Linearachse mit Riementrieb
L RT L RT Länge Riementrieb, siehe Tabelle 18.17
Abb. 18.26 Motoranbindung Linearmodule HM-S mit Riementrieb
L RT
L RT Länge Riementrieb, siehe Tabelle 18.17
Abb. 18.27 Motoranbindung Lineartische HT-S mit Riementrieb
