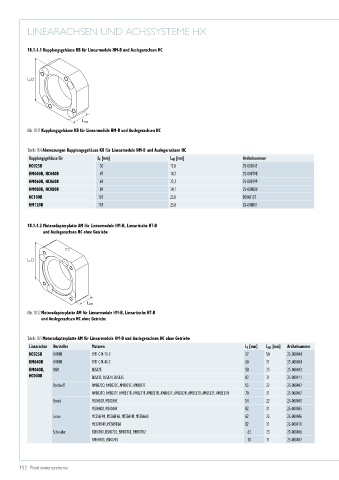

LINEARACHSEN UND ACHSSYSTEME HX
18.1.4.1 Kupplungsgehäuse KB für Linearmodule HM-B und Auslegerachsen HC
L F
L KB
Abb. 18.11 Kupplungsgehäuse KB für Linearmodule HM-B und Auslegerachsen HC
Tabelle 18.4 Abmessungen Kupplungsgehäuse KB für Linearmodule HM-B und Auslegerachsen HC
Kupplungsgehäuse für L F [mm] L KB [mm] Artikelnummer
HC025B 50 17,0 25-002045
HM040B, HC040B 47 14,7 25-000798
HM060B, HC060B 69 23,2 25-000799
HM080B, HC080B 84 24,1 25-000800
HC100B 107 25,0 80043137
HM120B 118 25,0 25-000801
18.1.4.2 Motoradapterplatte AM für Linearmodule HM-B, Lineartische HT-B
und Auslegerachsen HC ohne Getriebe
L F
L AM
Abb. 18.12 Motoradapterplatte AM für Linearmodule HM-B, Lineartische HT-B
und Auslegerachsen HC ohne Getriebe
Tabelle 18.5 Motoradapterplatte AM für Linearmodule HM-B und Auslegerachsen HC ohne Getriebe
Linearachse Hersteller Motoren L F [mm] L AM [mm] Artikelnummer
HC025B HIWIN EM1-C-M-10-2 27 50 25-000404
HM040B HIWIN EM1-C-M-40-2 60 31 25-000404
HM040B, B&R 8LSA25 58 25 25-000403
HC040B 8LSA33, 8LSA34, 8LSA35 82 31 25-000411
Beckhoff AM8022D, AM8022E, AM8023E, AM8023F 55 22 25-000402
AM8031D, AM8031F, AM8531D, AM8531F, AM8032D, AM8032E, AM8032H, AM8532D, AM8532E, AM8532H 70 31 25-000407
Bosch MSK030B, MSK030C 54 22 25-000401
MSK040B, MSK040C 82 31 25-000405
Lenze MCS06F41, MCS06F60, MCS06I41, MCS06I60 62 25 25-000406
MCS09D41, MCS09D60 82 31 25-000411
Schneider BSH0701, BSH0702, BMH0701, BMH0702 62 25 25-000406
BMH0703, BSH0703 70 31 25-000407
