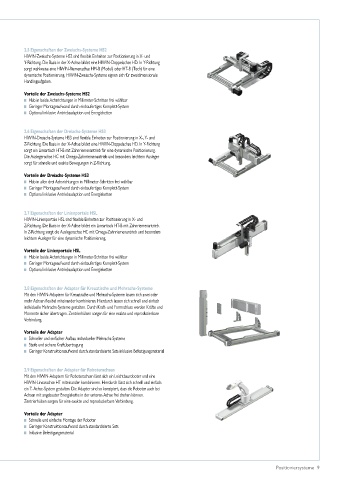

Page 9 - Positioniersysteme

2.5 Eigenschaften der Zweiachs-Systeme HS2
HIWIN-Zweiachs-Systeme HS2 sind flexible Einheiten zur Positionierung in X- und
Y-Richtung. Die Basis in der X-Achse bildet eine HIWIN-Doppelachse HD. In Y-Richtung
sorgt wahlweise eine HIWIN-Riemenachse HM-B (Modul) oder HT-B (Tisch) für eine
dynamische Positionierung. HIWIN-Zweiachs-Systeme eignen sich für zweidimensionale
Handlingaufgaben.

Vorteile der Zweiachs-Systeme HS2
Hub in beide Achsrichtungen in Millimeter-Schritten frei wählbar
Geringer Montageaufwand durch einbaufertiges Komplett-System
Optional inklusive Antriebsadaption und Energieketten

2.6 Eigenschaften der Dreiachs-Systeme HS3
HIWIN-Dreiachs-Systeme HS3 sind flexible Einheiten zur Positionierung in X-, Y- und
Z-Richtung. Die Basis in der X-Achse bildet eine HIWIN-Doppelachse HD. In Y-Richtung
sorgt ein Lineartisch HT-B mit Zahnriemenantrieb für eine dynamische Positionierung.
Die Auslegerachse HC mit Omega-Zahnriemenantrieb und besonders leichtem Ausleger
sorgt für schnelle und exakte Bewegungen in Z-Richtung.

Vorteile der Dreiachs-Systeme HS3
Hub in allen drei Achsrichtungen in Millimeter-Schritten frei wählbar
Geringer Montageaufwand durch einbaufertiges Komplett-System
Optional inklusive Antriebsadaption und Energieketten

2.7 Eigenschaften der Linienportale HSL
HIWIN-Linienportale HSL sind flexible Einheiten zur Positionierung in X- und
Z-Richtung. Die Basis in der X-Achse bildet ein Lineartisch HT-B mit Zahnriemenantrieb.
In Z-Richtung sorgt die Auslegerachse HC mit Omega-Zahnriemenantrieb und besonders
leichtem Ausleger für eine dynamische Positionierung.
Vorteile der Linienportale HSL
Hub in beide Achsrichtungen in Millimeter-Schritten frei wählbar
Geringer Montageaufwand durch einbaufertiges Komplett-System
Optional inklusive Antriebsadaption und Energieketten

2.8 Eigenschaften der Adapter für Kreuztische und Mehrachs-Systeme
Mit den HIWIN-Adaptern für Kreuztische und Mehrachs-Systeme lassen sich zwei oder
mehr Achsen flexibel miteinander kombinieren. Hierdurch lassen sich schnell und einfach
individuelle Mehrachs-Systeme gestalten. Durch Kraft- und Formschluss werden Kräfte und
Momente sicher übertragen. Zentrierhülsen sorgen für eine exakte und reproduzierbare
Verbindung.

Vorteile der Adapter
Schneller und einfacher Aufbau individueller Mehrachs-Systeme
Steife und sichere Kraftübertragung
Geringer Konstruktionsaufwand durch standardisierte Sets inklusive Befestigungsmaterial

2.9 Eigenschaften der Adapter für Roboterachsen
Mit den HIWIN-Adaptern für Roboterachsen lässt sich ein Leichtbauroboter und eine
HIWIN-Linearachse HT miteinander kombinieren. Hierdurch lässt sich schnell und einfach
ein 7.-Achse-System gestalten. Die Adapter sind so konzipiert, dass die Roboter auch bei
Achsen mit angebauter Energiekette in der unteren Achse frei drehen können.
Zentrierhülsen sorgen für eine exakte und reproduzierbare Verbindung.

Vorteile der Adapter
Schnelle und einfache Montage der Roboter
Geringer Konstruktionsaufwand durch standardisierte Sets
Inklusive Befestigungsmaterial
