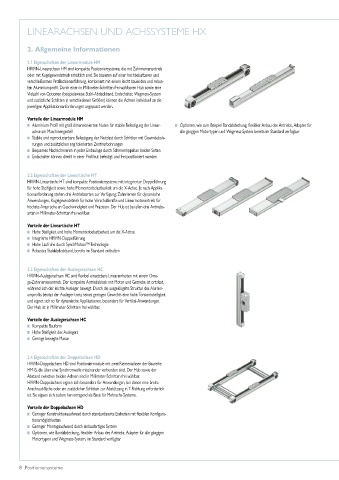

LINEARACHSEN UND ACHSSYSTEME HX

2. Allgemeine Informationen

2.1 Eigenschaften der Linearmodule HM
HIWIN-Linearachsen HM sind kompakte Positioniersysteme, die mit Zahnriemenantrieb
oder mit Kugelgewindetrieb erhältlich sind. Sie basieren auf einer hochbelastbaren und
verschleißarmen Profilschienenführung, kombiniert mit einem leicht bauenden und robus-
ten Aluminiumprofil. Durch einen in Millimeter-Schritten frei wählbaren Hub sowie eine
Vielzahl von Optionen (beispielsweise Stahl-Abdeckband, Endschalter, Wegmess-System
und zusätzliche Schlitten in verschiedenen Größen) können die Achsen individuell an die
jeweiligen Applikationsanforderungen angepasst werden.
Vorteile der Linearmodule HM
Aluminium-Profil mit groß dimensionierten Nuten für stabile Befestigung der Linear- Optionen, wie zum Beispiel Bandabdeckung, flexibler Anbau des Antriebs, Adapter für
achse am Maschinengestell alle gängigen Motortypen und Wegmess-System bereits im Standard verfügbar
Stabile und reproduzierbare Befestigung der Nutzlast durch Schlitten mit Gewindeboh-
rungen und zusätzlichen eng tolerierten Zentrierbohrungen
Bequemes Nachschmieren in jeder Einbaulage durch Schmiernippel an beiden Seiten
Endschalter können direkt in einer Profilnut befestigt und frei positioniert werden

2.2 Eigenschaften der Lineartische HT
HIWIN-Lineartische HT sind kompakte Positioniersysteme mit integrierter Doppelführung
für hohe Steifigkeit sowie hohe Momentenbelastbarkeit um die X-Achse. Je nach Applika-
tionsanforderung stehen drei Antriebsarten zur Verfügung: Zahnriemen für dynamische
Anwendungen, Kugelgewindetrieb für hohe Vorschubkräfte und Linearmotorantrieb für
höchste Ansprüche an Geschwindigkeit und Präzision. Der Hub ist bei allen drei Antriebs-
arten in Millimeter-Schritten frei wählbar.

Vorteile der Lineartische HT
Hohe Steifigkeit und hohe Momentenbelastbarkeit um die X-Achse
Integrierte HIWIN-Doppelführung
Hohe Laufruhe durch SynchMotion™-Technologie
Robustes Stahlabdeckband, bereits im Standard enthalten

2.3 Eigenschaften der Auslegerachsen HC
HIWIN-Auslegerachsen HC sind flexibel einsetzbare Lineareinheiten mit einem Ome-
ga-Zahnriemenantrieb. Der kompakte Antriebsblock mit Motor und Getriebe ist ortsfest,
während sich der leichte Ausleger bewegt. Durch die ausgeklügelte Struktur des Alumini-
umprofils besitzt der Ausleger trotz seines geringen Gewichts eine hohe Torsionssteifigkeit
und eignet sich so für dynamische Applikationen, besonders für Vertikal-Anwendungen.
Der Hub ist in Millimeter-Schritten frei wählbar.
Vorteile der Auslegerachsen HC
Kompakte Bauform
Hohe Steifigkeit des Auslegers
Geringe bewegte Masse

2.4 Eigenschaften der Doppelachsen HD
HIWIN-Doppelachsen HD sind Positioniermodule mit zwei Riemenachsen der Baureihe
HM-B, die über eine Synchronwelle miteinander verbunden sind. Der Hub sowie der
Abstand zwischen beiden Achsen sind in Millimeter-Schritten frei wählbar.
HIWIN-Doppelachsen eignen sich besonders für Anwendungen, bei denen eine breite
Anschraubfläche oder ein zusätzlicher Schlitten zur Abstützung in Y-Richtung erforderlich
ist. Sie eignen sich zudem hervorragend als Basis für Mehrachs-Systeme.

Vorteile der Doppelachsen HD
Geringer Konstruktionsaufwand durch standardisierte Einheiten mit flexiblen Konfigura-
tionsmöglichkeiten
Geringer Montageaufwand durch einbaufertiges System
Optionen, wie Bandabdeckung, flexibler Anbau des Antriebs, Adapter für alle gängigen
Motortypen und Wegmess-System, im Standard verfügbar
