LINEARACHSEN UND ACHSSYSTEME HX

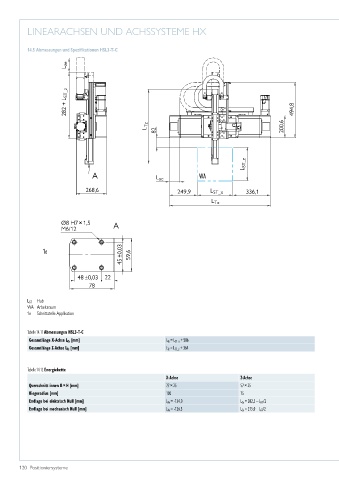

14.5 Abmessungen und Spezifikationen HSL3-T-C

L ze

282 + L ST_z 494,8

L Tz 200,6
82

L ST_z
A L xe WA

268,6 249,9 L ST_x 336,1

L Tx

Ø8 H7 × 1,5 A
M6/12

45 ±0,03 59,6
1e

48 ±0,03 22
78

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 14.11 Abmessungen HSL3-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 586
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 364

Tabelle 14.12 Energiekette
X­Achse Z­Achse
Querschnitt innen B × H [mm] 77 × 25 57 × 25
Biegeradius [mm] 100 75
Endlage bei elektrisch Null [mm] L Xe = -134,0 L Ze = 282,5 – L ST /2
Endlage bei mechanisch Null [mm] L Xe = -126,5 L Ze = 275,0 – L ST /2
