LINEARACHSEN UND ACHSSYSTEME HX

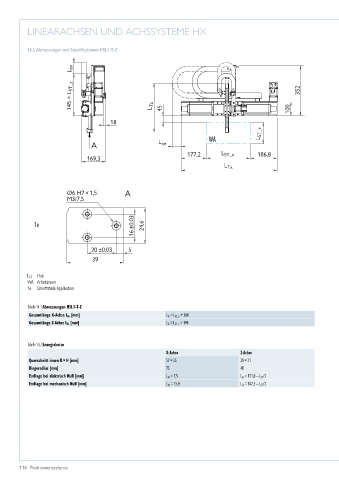

14.3 Abmessungen und Spezifikationen HSL1-T-C

L ze

145 + L ST_z L Tz 45 352

18 100
L ST_z
WA
A L xe
177,2 L ST_x 186,8
169,3
L Tx

Ø6 H7 × 1,5 A
M3/7,5

16 ±0,03 24,6
1e

20 ±0,03 5
39

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 14.1 Abmessungen HSL1-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 364
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 190

Tabelle 14.2 Energiekette
X­Achse Z­Achse
Querschnitt innen B × H [mm] 57 × 25 20 × 21
Biegeradius [mm] 75 48
Endlage bei elektrisch Null [mm] L Xe = 7,5 L Ze = 151,0 – L ST /2
Endlage bei mechanisch Null [mm] L Xe = 15,0 L Ze = 147,5 – L ST /2
