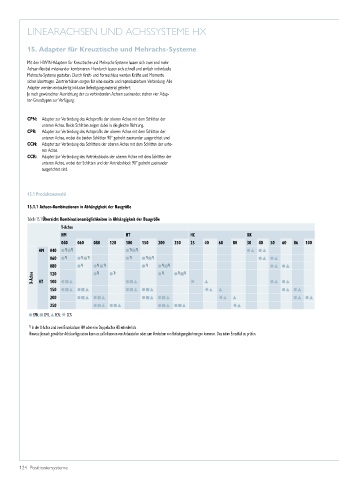

LINEARACHSEN UND ACHSSYSTEME HX

15. Adapter für Kreuztische und Mehrachs-Systeme

Mit den HIWIN-Adaptern für Kreuztische und Mehrachs-Systeme lassen sich zwei und mehr
Achsen flexibel miteinander kombinieren. Hierdurch lassen sich schnell und einfach individuelle
Mehrachs-Systeme gestalten. Durch Kraft- und Formschluss werden Kräfte und Momente
sicher übertragen. Zentrierhülsen sorgen für eine exakte und reproduzierbare Verbindung. Alle
Adapter werden einbaufertig inklusive Befestigungsmaterial geliefert.
Je nach gewünschter Ausrichtung der zu verbindenden Achsen zueinander, stehen vier Adap-
ter-Grundtypen zur Verfügung:

CPN: Adapter zur Verbindung des Achsprofils der oberen Achse mit dem Schlitten der
unteren Achse. Beide Schlitten zeigen dabei in die gleiche Richtung.
CPR: Adapter zur Verbindung des Achsprofils der oberen Achse mit dem Schlitten der
unteren Achse, wobei die beiden Schlitten 90° gedreht zueinander ausgerichtet sind.
CCN: Adapter zur Verbindung des Schlittens der oberen Achse mit dem Schlitten der unte-
ren Achse.
CCR: Adapter zur Verbindung des Antriebsblocks der oberen Achse mit dem Schlitten der
unteren Achse, wobei der Schlitten und der Antriebsblock 90° gedreht zueinander
ausgerichtet sind.

15.1 Produktauswahl
15.1.1 Achsen-Kombinationen in Abhängigkeit der Baugröße

Tabelle 15.1 Übersicht Kombinationsmöglichkeiten in Abhängigkeit der Baugröße
Y­Achse
HM HT HC KK
040 060 080 120 100 150 200 250 25 40 60 80 30 40 50 60 86 100
HM 040 1) 1) 1) 1)
060 1) 1) 1) 1) 1) 1)
080 1) 1) 1) 1) 1) 1)
X­Achse HT 120 1) 1) 1) 1) 1)
100
150
200
250
CPN; CPR; CCN; CCR

1) In der X-Achse sind zwei Einzelachsen HM oder eine Doppelachse HD erforderlich
Hinweis: Je nach gewählter Achskonfiguration kann es zu Kollisionen von Anbauteilen oder zum Verdecken von Befestigungsbohrungen kommen. Dies ist im Einzelfall zu prüfen.
