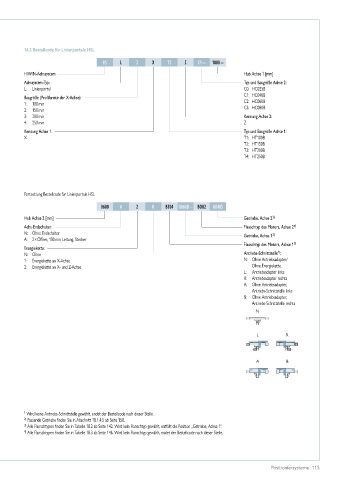

14.2 Bestellcode für Linienportale HSL

HS L 2 X T2 Z C1 – 1000 –

HIWIN-Achssystem Hub Achse 1 [mm]
Achssystem-Typ: Typ und Baugröße Achse 2:
L: Linienportal C0: HC025B
Baugröße (Profilbreite der X-Achse): C1: HC040B
1: 100 mm C2: HC060B
2: 150 mm C3: HC080B
3: 200 mm Kennung Achse 2:
4: 250 mm Z
Kennung Achse 1: Typ und Baugröße Achse 1:
X T1: HT100B
T2: HT150B
T3: HT200B
T4: HT250B

Fortsetzung Bestellcode für Linienportale HSL
0600 A 2 R BE04 G0608 – BO02 G0405

Hub Achse 2 [mm] Getriebe, Achse 2 2)
Achs-Endschalter: Flanschtyp des Motors, Achse 2 4)
N: Ohne Endschalter Getriebe, Achse 1 2)
A: 2 × Öffner, 100 mm Leitung, Stecker
Flanschtyp des Motors, Achse 1 3)
Energiekette:
1)
N: Ohne Antriebs-Schnittstelle :
1: Energiekette an X-Achse N: Ohne Antriebsadapter/
2: Energiekette an X- und Z-Achse Ohne Energiekette
L: Antriebsadapter links
R: Antriebsadapter rechts
A: Ohne Antriebsadapter,
Antriebs-Schnittstelle links
B: Ohne Antriebsadapter,
Antriebs-Schnittstelle rechts
N

L R

A B

1 Wird keine Antriebs-Schnittstelle gewählt, endet der Bestellcode nach dieser Stelle.
2) Passende Getriebe finden Sie in Abschnitt 18.1.4.5 ab Seite 158.
3) Alle Flanschtypen finden Sie in Tabelle 18.2 ab Seite 142. Wird kein Flanschtyp gewählt, entfällt die Position „Getriebe, Achse 1“.
4) Alle Flanschtypen finden Sie in Tabelle 18.3 ab Seite 146. Wird kein Flanschtyp gewählt, endet der Bestellcode nach dieser Stelle.
