LINEARACHSEN UND ACHSSYSTEME HX

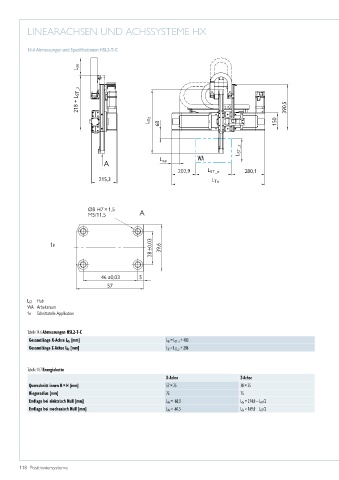

14.4 Abmessungen und Spezifikationen HSL2-T-C

L ze

218 + L ST_z 390,5

L Tz 68 150

L ST_z
WA
L xe
A
202,9 L ST_x 280,1
215,3 L Tx

Ø8 H7 × 1,5
M5/11,5 A

28 ±0,03 39,6
1e

46 ±0,03 5
57

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 14.6 Abmessungen HSL2-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 483
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 286

Tabelle 14.7 Energiekette
X­Achse Z­Achse
Querschnitt innen B × H [mm] 57 × 25 38 × 25
Biegeradius [mm] 75 75
Endlage bei elektrisch Null [mm] L Xe = -68,0 L Ze = 274,0 – L ST /2
Endlage bei mechanisch Null [mm] L Xe = -60,5 L Ze = 169,0 – L ST /2
