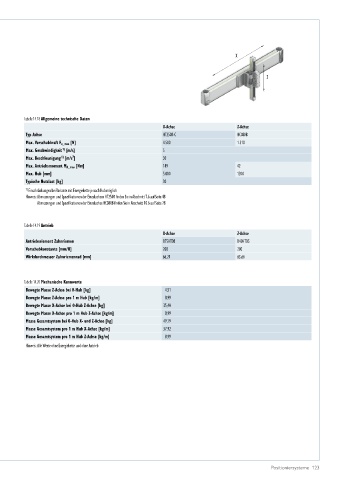

Page 123 - Positioniersysteme

X

Z

Tabelle 14.18 Allgemeine technische Daten
X­Achse Z­Achse
Typ Achse HT250B-C HC080B
Max. Vorschubkraft F x_max [N] 4.500 1.310
1)
Max. Geschwindigkeit [m/s] 5
Max. Beschleunigung [m/s²] 30
1)
Max. Antriebsmoment M A_max [Nm] 149 42
Max. Hub [mm] 5.000 1200
Typische Nutzlast [kg] 30
1) Einschränkungen bei Variante mit Energiekette je nach Hub möglich
Hinweis: Abmessungen und Spezifikationen der Einzelachsen HT250B finden Sie in Abschnitt 7.6 auf Seite 48
Abmessungen und Spezifikationen der Einzelachse HC080B finden Sie in Abschnitt 10.6 auf Seite 78

Tabelle 14.19 Antrieb
X­Achse Z­Achse
Antriebselement Zahnriemen B75HTD8 B40HTD5
Vorschubkonstante [mm/U] 208 200
Wirkdurchmesser Zahnriemenrad [mm] 66,21 63,66

Tabelle 14.20 Mechanische Kennwerte
Bewegte Masse Z-Achse bei 0-Hub [kg] 4,51
Bewegte Masse Z-Achse pro 1 m Hub [kg/m] 8,99
Bewegte Masse X-Achse bei 0-Hub Z-Achse [kg] 35,40
Bewegte Masse X-Achse pro 1 m Hub Z-Achse [kg/m] 8,99
Masse Gesamtsystem bei 0-Hub X- und Z-Achse [kg] 49,19
Masse Gesamtsystem pro 1 m Hub X-Achse [kg/m] 37,92
Masse Gesamtsystem pro 1 m Hub Z-Achse [kg/m] 8,99
Hinweis: Alle Werte ohne Energiekette und ohne Antrieb
