LINEARACHSEN UND ACHSSYSTEME HX

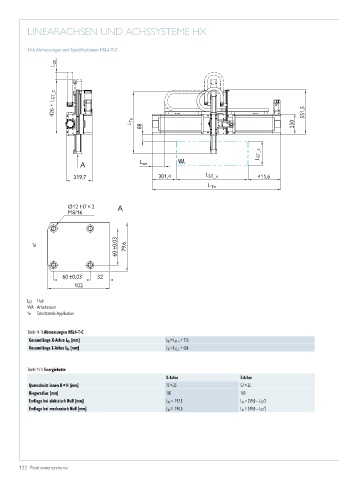

14.6 Abmessungen und Spezifikationen HSL4-T-C

L ze

426 + L ST_z 551,5

L Tz
88 250

L ST_z

A L xe WA

319,7 301,4 L ST_x 411,6
L Tx

Ø12 H7 × 2 A
M8/16

60 ±0,03 79,6
1e

60 ±0,03 32
102

L ST Hub
WA Arbeitsraum
1e Schnittstelle Applikation

Tabelle 14.16 Abmessungen HSL4-T-C
Gesamtlänge X-Achse L Tx [mm] L Tx = L ST_x + 713
Gesamtlänge Z-Achse L Tz [mm] L Tz = L ST_z + 426

Tabelle 14.17 Energiekette
X­Achse Z­Achse
Querschnitt innen B × H [mm] 77 × 25 57 × 25
Biegeradius [mm] 100 100
Endlage bei elektrisch Null [mm] L Xe = -197,5 L Ze = 259,0 – L ST /2
Endlage bei mechanisch Null [mm] L Xe = -190,0 L Ze = 249,0 – L ST /2
