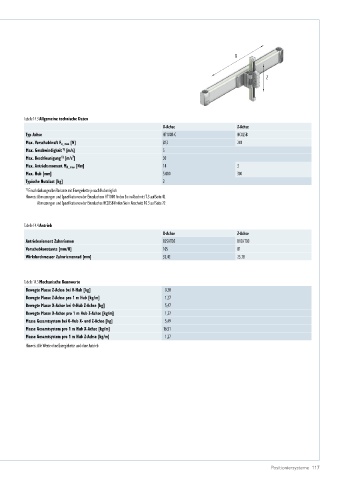

Page 117 - Positioniersysteme

X

Z

Tabelle 14.3 Allgemeine technische Daten
X­Achse Z­Achse
Typ Achse HT100B-C HC025B
Max. Vorschubkraft F x_max [N] 813 241
1)
Max. Geschwindigkeit [m/s] 5
Max. Beschleunigung [m/s²] 30
1)
Max. Antriebsmoment M A_max [Nm] 14 3
Max. Hub [mm] 5.000 300
Typische Nutzlast [kg] 2
1) Einschränkungen bei Variante mit Energiekette je nach Hub möglich
Hinweis: Abmessungen und Spezifikationen der Einzelachsen HT100B finden Sie in Abschnitt 7.3 auf Seite 42
Abmessungen und Spezifikationen der Einzelachse HC025B finden Sie in Abschnitt 10.3 auf Seite 72

Tabelle 14.4 Antrieb
X­Achse Z­Achse
Antriebselement Zahnriemen B25HTD5 B12HTD3
Vorschubkonstante [mm/U] 105 81
Wirkdurchmesser Zahnriemenrad [mm] 33,42 25,78

Tabelle 14.5 Mechanische Kennwerte
Bewegte Masse Z-Achse bei 0-Hub [kg] 0,30
Bewegte Masse Z-Achse pro 1 m Hub [kg/m] 1,27
Bewegte Masse X-Achse bei 0-Hub Z-Achse [kg] 5,47
Bewegte Masse X-Achse pro 1 m Hub Z-Achse [kg/m] 1,27
Masse Gesamtsystem bei 0-Hub X- und Z-Achse [kg] 5,49
Masse Gesamtsystem pro 1 m Hub X-Achse [kg/m] 16,51
Masse Gesamtsystem pro 1 m Hub Z-Achse [kg/m] 1,27
Hinweis: Alle Werte ohne Energiekette und ohne Antrieb

Positioniersysteme 117
