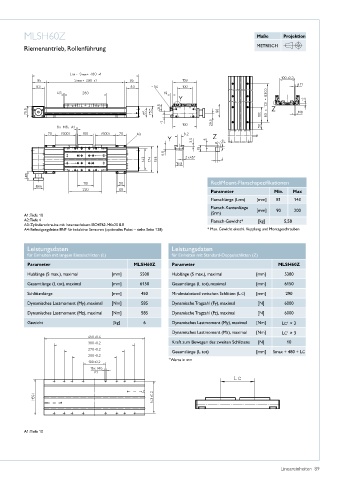

MLSH60Z Maße Projektion

Riemenantrieb, Rollenführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
Flansch-Kantenlänge [mm] 90 200
(Srm)
A1: Tiefe 10
A2: Tiefe 4 Flansch-Gewicht* [kg] 5,58
A3: Zylinderschraube mit Innensechskant ISO4762-M6x20 8�8
A4: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) * Max� Gewicht einschl� Kupplung und Montageschrauben

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter MLSH60Z Parameter MLSH60Z

Hublänge (S max�), maximal [mm] 5500 Hublänge (S max�), maximal [mm] 5380
Gesamtlänge (L tot), maximal [mm] 6150 Gesamtlänge (L tot), maximal [mm] 6150
Schlittenlänge [mm] 450 Mindestabstand zwischen Schlitten (L C) [mm] 290
Dynamisches Lastmoment (My), maximal [Nm] 585 Dynamische Tragzahl (Fy), maximal [N] 6000
Dynamisches Lastmoment (Mz), maximal [Nm] 585 Dynamische Tragzahl (Fz), maximal [N] 6000
Gewicht [kg] 6 Dynamisches Lastmoment (My), maximal [Nm] LC × 3
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 3
1
Kraft zum Bewegen des zweiten Schlittens [N] 10
Gesamtlänge (L tot) [mm] Smax + 480 + LC
1 Werte in mm

A1: Tiefe 10
