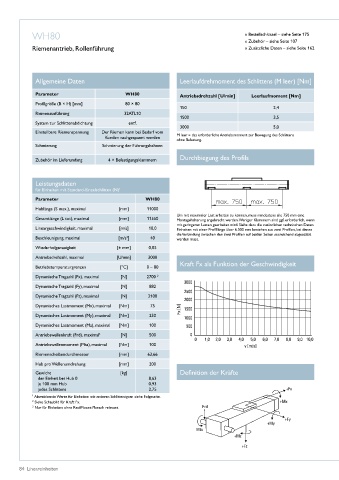

Page 86 - Lineareinheiten

WH80 » Bestellschlüssel – siehe Seite 175
» Zubehör – siehe Seite 107
Riemenantrieb, Rollenführung » Zusätzliche Daten – siehe Seite 162

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WH80 Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 80 × 80
150 2,4
Riemenausführung 32ATL10
1500 3,5
System zur Schlittenabdichtung entf�
3000 5,0
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Schmierung der Führungsbahnen
Durchbiegung des Profils
Zubehör im Lieferumfang 4 × Befestigungsklammern

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter WH80
Hublänge (S max�), maximal [mm] 11000
Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine
Gesamtlänge (L tot), maximal [mm] 11550 Montagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn
mit geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Lineargeschwindigkeit, maximal [m/s] 10,0 Einheiten mit einer Profillänge über 6�300 mm bestehen aus zwei Profilen, bei denen
die Verbindung zwischen den zwei Profilen auf beiden Seiten ausreichend abgestützt
Beschleunigung, maximal [m/s ] 40 werden muss�
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 3000
Kraft Fx als Funktion der Geschwindigkeit
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 2700 2
Dynamische Tragzahl (Fy), maximal [N] 882
Dynamische Tragzahl (Fz), maximal [N] 2100
Dynamisches Lastmoment (Mx), maximal [Nm] 75

Dynamisches Lastmoment (My), maximal [Nm] 230
Dynamisches Lastmoment (Mz), maximal [Nm] 100
Antriebswellenkraft (Frd), maximal 3 [N] 500
Antriebswellenmoment (Mta), maximal [Nm] 100
Riemenscheibendurchmesser [mm] 63,66
Hub pro Wellenumdrehung [mm] 200
Gewicht [kg] Definition der Kräfte
der Einheit bei Hub 0 8,63
je 100 mm Hub 0,93
jedes Schlittens 2,75
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
3 Nur für Einheiten ohne RediMount-Flansch relevant�
