P. 89

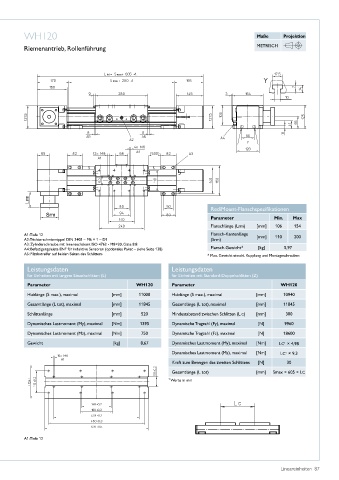

WH120 Maße Projektion
Riemenantrieb, Rollenführung METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 106 154
A1: Tiefe 12 Flansch-Kantenlänge [mm] 110 200
A2: Trichterschmiernippel DIN 3405 – M6 × 1 – D1 (Srm)
A3: Zylinderschraube mit Innensechskant ISO 4762 - M8×20, Güte 8�8
A4: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) Flansch-Gewicht* [kg] 5,97
A5: Filzabstreifer auf beiden Seiten des Schlittens * Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WH120 Parameter WH120
Hublänge (S max�), maximal [mm] 11000 Hublänge (S max�), maximal [mm] 10940
Gesamtlänge (L tot), maximal [mm] 11845 Gesamtlänge (L tot), maximal [mm] 11845
Schlittenlänge [mm] 520 Mindestabstand zwischen Schlitten (L C) [mm] 300
Dynamisches Lastmoment (My), maximal [Nm] 1395 Dynamische Tragzahl (Fy), maximal [N] 9960
Dynamisches Lastmoment (Mz), maximal [Nm] 750 Dynamische Tragzahl (Fz), maximal [N] 18600
Gewicht [kg] 8,67 Dynamisches Lastmoment (My), maximal [Nm] LC × 4,98
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 9,3
1
Kraft zum Bewegen des zweiten Schlittens [N] 30
Gesamtlänge (L tot) [mm] Smax + 605 + LC
1 Werte in mm
A1: Tiefe 12
Lineareinheiten 87
