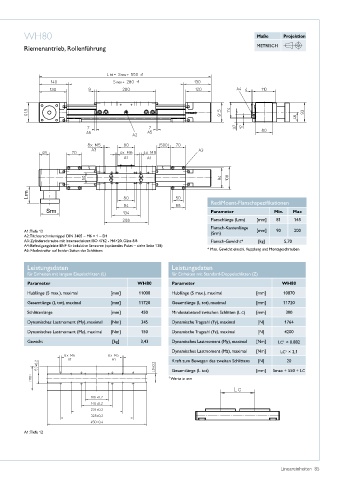

WH80 Maße Projektion

Riemenantrieb, Rollenführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
Flansch-Kantenlänge
A1: Tiefe 12 (Srm) [mm] 90 200
A2: Trichterschmiernippel DIN 3405 – M6 × 1 – D1
A3: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 Flansch-Gewicht* [kg] 5,70
A4: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
A5: Filzabstreifer auf beiden Seiten des Schlittens * Max� Gewicht einschl� Kupplung und Montageschrauben

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WH80 Parameter WH80
Hublänge (S max�), maximal [mm] 11000 Hublänge (S max�), maximal [mm] 10870
Gesamtlänge (L tot), maximal [mm] 11720 Gesamtlänge (L tot), maximal [mm] 11720
Schlittenlänge [mm] 450 Mindestabstand zwischen Schlitten (L C) [mm] 300
Dynamisches Lastmoment (My), maximal [Nm] 345 Dynamische Tragzahl (Fy), maximal [N] 1764
Dynamisches Lastmoment (Mz), maximal [Nm] 150 Dynamische Tragzahl (Fz), maximal [N] 4200
Gewicht [kg] 3,43 Dynamisches Lastmoment (My), maximal [Nm] LC × 0�882
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 2,1
1
Kraft zum Bewegen des zweiten Schlittens [N] 20

Gesamtlänge (L tot) [mm] Smax + 550 + LC
1 Werte in mm

A1: Tiefe 12
