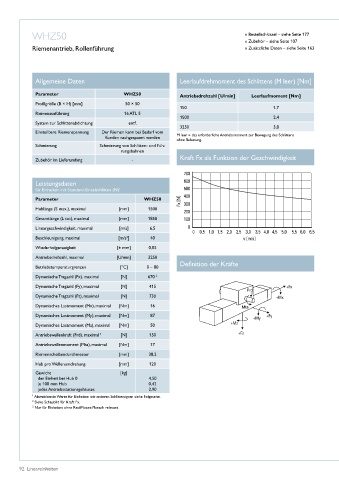

Page 94 - Lineareinheiten

WHZ50 » Bestellschlüssel – siehe Seite 177
» Zubehör – siehe Seite 107
Riemenantrieb, Rollenführung » Zusätzliche Daten – siehe Seite 163

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WHZ50 Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 50 × 50
150 1,7
Riemenausführung 16 ATL 5
1500 2,4
System zur Schlittenabdichtung entf�
3250 3,8
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Schmierung von Schlitten- und Füh-
rungsbahnen
Kraft Fx als Funktion der Geschwindigkeit
Zubehör im Lieferumfang -

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter WHZ50
Hublänge (S max�), maximal [mm] 1500
Gesamtlänge (L tot), maximal [mm] 1850
Lineargeschwindigkeit, maximal [m/s] 6,5

Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 3250
Definition der Kräfte
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 670 2
Dynamische Tragzahl (Fy), maximal [N] 415
Dynamische Tragzahl (Fz), maximal [N] 730
Dynamisches Lastmoment (Mx), maximal [Nm] 16

Dynamisches Lastmoment (My), maximal [Nm] 87
Dynamisches Lastmoment (Mz), maximal [Nm] 50
Antriebswellenkraft (Frd), maximal 3 [N] 150
Antriebswellenmoment (Mta), maximal [Nm] 17
Riemenscheibendurchmesser [mm] 38,2
Hub pro Wellenumdrehung [mm] 120
Gewicht [kg]
der Einheit bei Hub 0 4,50
je 100 mm Hub 0,42
jedes Antriebsstationsgehäuses 2,90
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
3 Nur für Einheiten ohne RediMount-Flansch relevant�

92 Lineareinheiten
