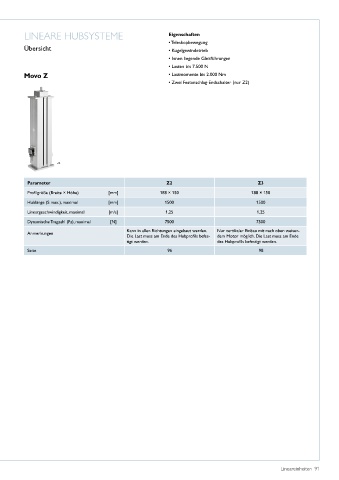

LINEARE HUBSYSTEME Eigenschaften
• Teleskopbewegung
Übersicht • Kugelgewindetrieb
• Innen liegende Gleitführungen
• Lasten bis 7�500 N
Movo Z • Lastmomente bis 2�000 Nm
• Zwei Festanschlag-Endschalter (nur Z2)
Z2
Parameter Z2 Z3
Profilgröße (Breite × Höhe) [mm] 188 × 150 188 × 150
Hublänge (S max�), maximal [mm] 1500 1500
Lineargeschwindigkeit, maximal [m/s] 1,25 1,25
Dynamische Tragzahl (Fz), maximal [N] 7500 7500
Kann in allen Richtungen eingebaut werden� Nur vertikaler Einbau mit nach oben weisen-
Anmerkungen
Die Last muss am Ende des Hubprofils befes- dem Motor möglich� Die Last muss am Ende
tigt werden� des Hubprofils befestigt werden�
Seite 96 98
